1622706406 Atlas Copco

ATLAS COPCO luftkompressor temperaturkontrollventilsett

I. Settets sammensetning og kjernefunksjoner

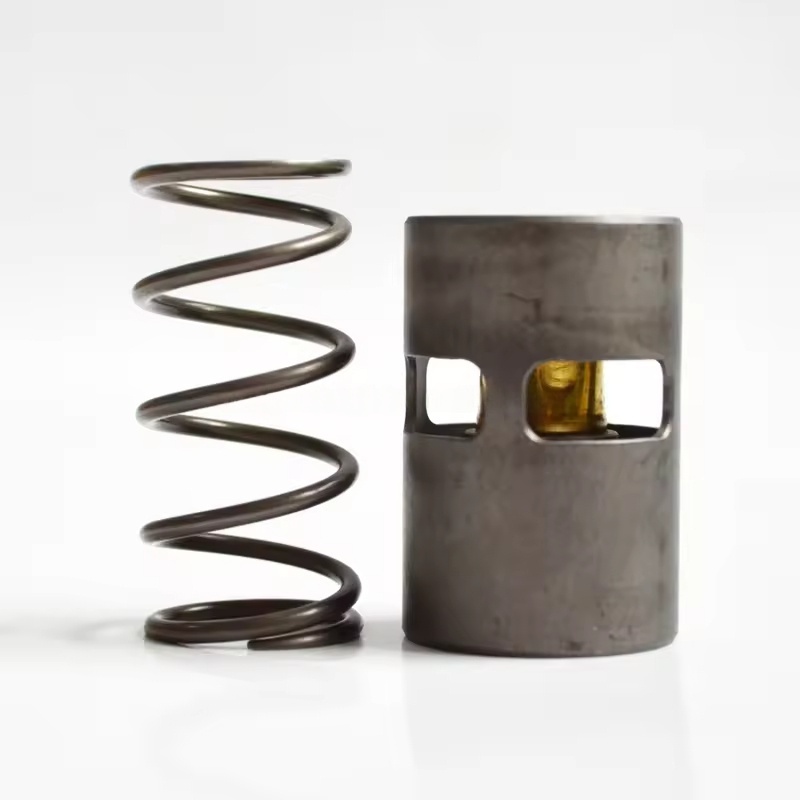

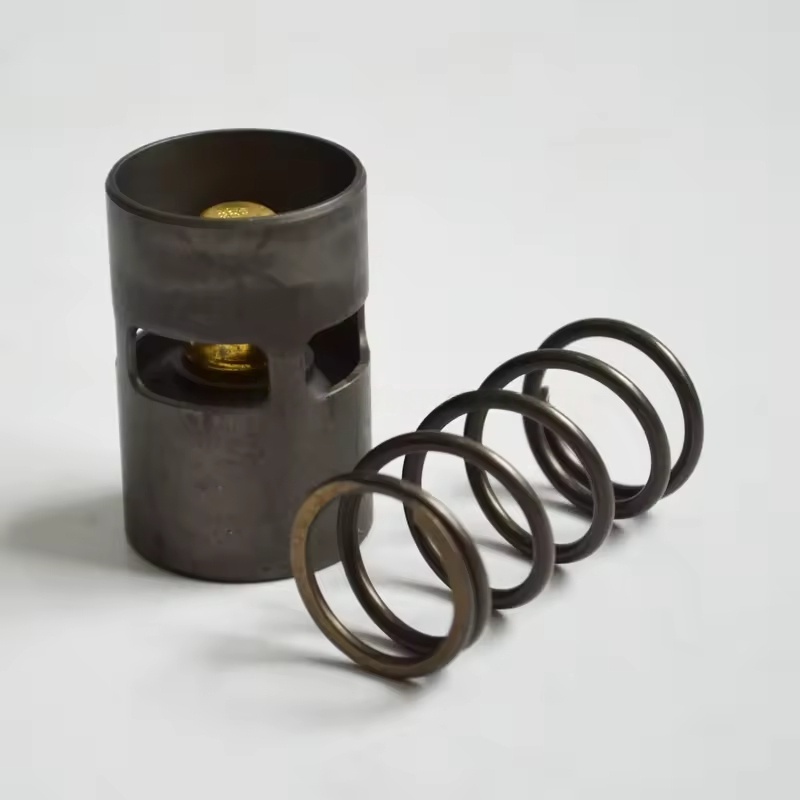

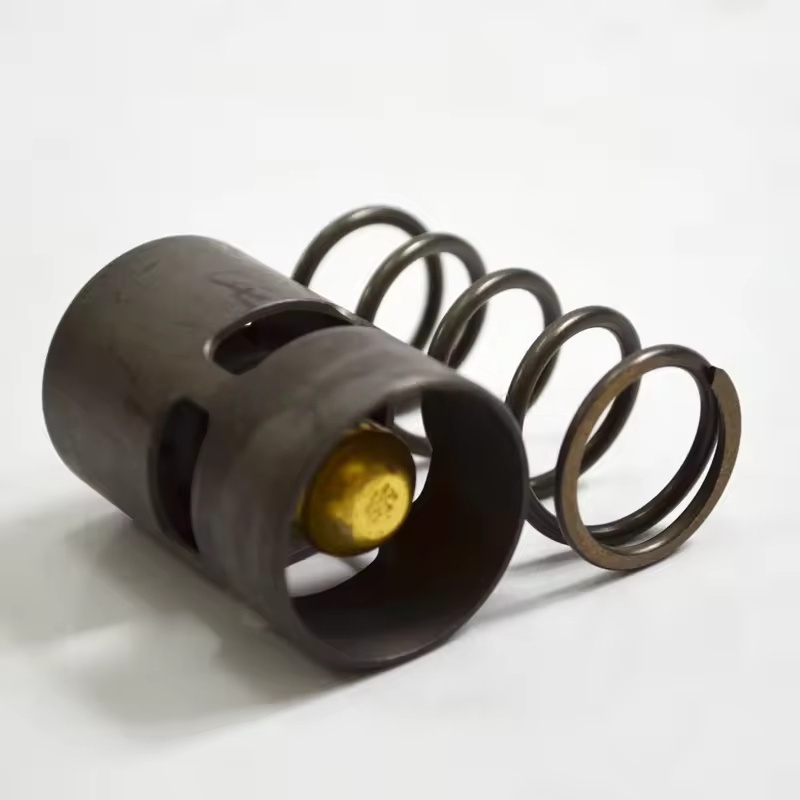

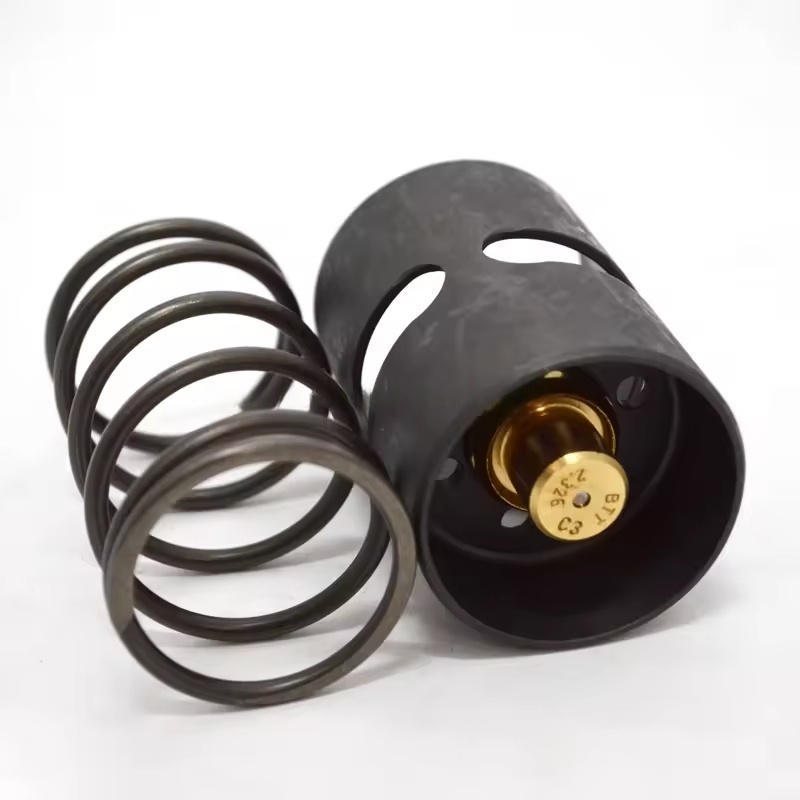

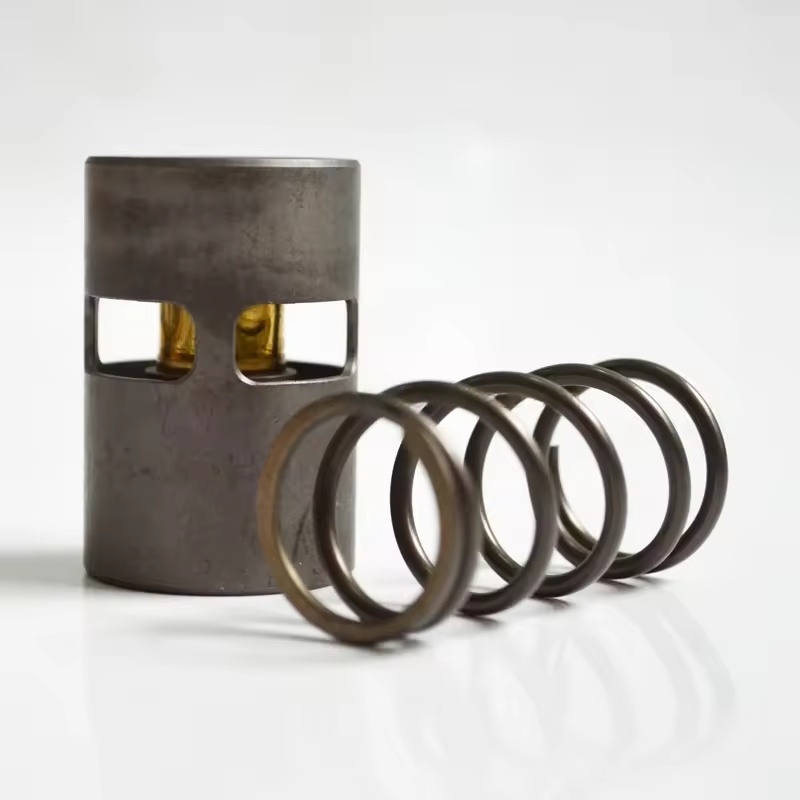

Hovedkomponenter: Inkluderer vanligvis temperaturkontrollventilhuset (som inneholder temperaturfølerelementet), ventilkjerne, fjær, tetninger (O-ringer, pakninger), bypass-rørledningsskjøter og installasjonstilbehør, etc.

Arbeidsprinsipp: Gjennom temperaturfølerelementet (som vokstemperaturfølende pære) registrerer den oljetemperaturendringene og justerer automatisk ventilkjernens åpning:

Når oljetemperaturen er lavere enn innstilt verdi, lukker ventilkjernen kjølekretsen, og smøreoljen passerer gjennom bypasset og går direkte inn i hovedenheten, noe som raskt øker oljetemperaturen.

Når oljetemperaturen når den innstilte verdien, åpnes ventilkjernen gradvis, og smøreoljen går inn i kjøleenheten for avkjøling før sirkulasjon, og unngår for høy oljetemperatur som fører til forringelse av oljekvaliteten.

II. Tilpasningsegenskaper

Skreddersydd for forskjellige serier av luftkompressorer (som GA, ZR, ZT, etc.) med oljestrøm, trykkparametere og installasjonsplass for å sikre kontrolltemperaturnøyaktighet og samsvar med enheten.

Materialvalg: bruker oljebestandige, høytemperaturbestandige metaller (som messing, rustfritt stål) og spesialgummi, egnet for langvarig nedsenking av smøreolje og temperatursvingningsmiljøer.

III. Scenarier for utskifting eller vedlikehold

Regelmessig utskifting: Det anbefales å skifte ut hver 4000-6000 timer eller synkront med smøreoljen for å forhindre ventilkjerneslitasje, aldring av temperaturfølerelementet og resulterende kontrollsvikt.

Feilmanifestasjoner:

Oljetemperaturen er kontinuerlig lav (under 80 ℃), muligens på grunn av at ventilkjernen sitter fast i bypass-posisjonen, og forhindrer at smøreoljen kommer inn i kjøleenheten.

Unormalt høy oljetemperatur (over 100 ℃), muligens på grunn av at ventilkjernen sitter fast i lukket posisjon eller feil på temperaturfølerelementet, mens kjølekretsen ikke åpner.

Lekkasje av olje, hovedsakelig forårsaket av aldring og skade på tetningene.

IV. Nøkkelpunkter for utskifting og installasjon

Forberedelser:

Slå av og koble fra strømforsyningen, slipp oljetrykket i rørledningen, vent til enheten er avkjølt.

Klargjør det kompatible originale fabrikksettet, skiftenøkkelen, tetningsmassen (om nødvendig) og rengjøringskluten.

Utskiftningstrinn:

Fjern innløps- og utløpsoljerørledningene til temperaturreguleringsventilen, samle opp den resterende smøreoljen.

Løsne de gamle ventilfesteboltene, fjern den gamle ventilen, rengjør oljeflekker og tetningsmiddelrester på installasjonsoverflaten.

Sjekk om den nye ventilenheten er intakt, bytt alle tetninger, installer den nye ventilen i den opprinnelige fabrikkretningen (vær oppmerksom på oljeinnløps- og utløpsretningen).

Stram rørskjøtene og festeboltene for å sikre ingen lekkasje.

Feilsøking og inspeksjon:

Start enheten og se om oljetemperaturen endres innenfor normalområdet (80-95 ℃).

Sjekk om det er oljelekkasje ved ventilkomponentene og rørgrensesnittene, bekreft den sensitive responsen til kontrolltemperaturen.
