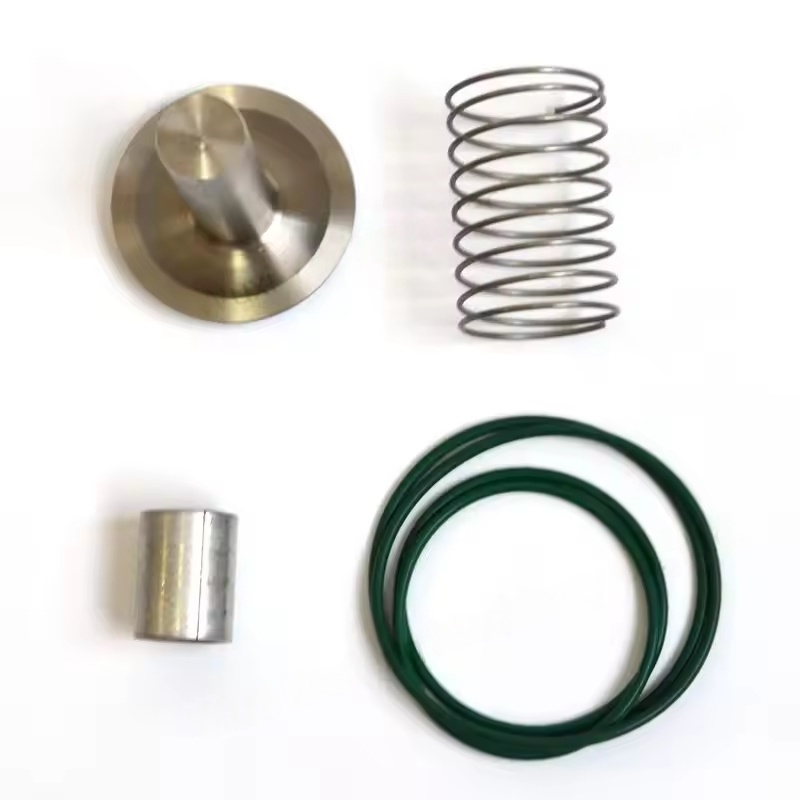

I. Hovedkomponenter i Atlas Copco Check Valve Kit Valve Body
Det er vanligvis laget av støpejern, støpt stål eller rustfritt stål, og tjener som hoveddelen av væskepassasjen, forbinder kompressorens eksosport med nedstrøms rørledningen (for eksempel lagringstanken), og må tåle høyt komprimert lufttrykk (vanligvis 0,7-1,3 MPa).
Ventilkjerne (ventilskive)
Vanlige former inkluderer skivetype, stempeltype eller sfærisk type. Materialet er for det meste slitasje-resistente metaller (som messing, rustfritt stål) eller ingeniørplast. Det er i nær kontakt med ventilsetet for å oppnå forsegling og forhindre omvendt strøm av gassen.
Ventilsete
Det er plassert inne i ventilkroppen og kontakter ventilkjernen for å danne en tetningsflate. Vanligvis brukes materialer med høyere hardhet (for eksempel bronse, rustfritt stål). Noen design kan innlemme gummiforseglingsringer for å forbedre tetningsytelsen. Vår
Gi forhåndsinnlastingskraft for å holde ventilkjernen lukket. Når eksostrykket til kompressoren er større enn summen av fjærkraften og nedstrøms mottrykk, skyves ventilkjernen åpen, og trykkluft passerer gjennom; Når kompressoren stopper, skyver fjæren ventilkjernen tilbake til sin opprinnelige posisjon og kutter av returstrømningsveien.
Hjelpekomponenter
Inkluder guidehylser (for å sikre jevn bevegelse av ventilkjernen), tetningsringer (for å forhindre lekkasje ved forbindelsen mellom ventillegemet og rørledningen), bolt og mutter (for komponentfiksering), etc.
Ii. Arbeidsprinsipp for Atlas Copco Check Valve Kit
Når kompressoren kjører: Høytrykksluften som blir utskrevet av kompressoren, overvinner fjærkraften og nedstrømstrykket, skyver ventilkjernen vekk fra ventilsetet, og luftstrømmen passerer gjennom sjekkventilen og kommer inn i luftreservoaret eller påfølgende system.
Når kompressoren stopper eller losses: eksostrykket synker, og fjærkraften skyver ventilkjernen lukket, og blokkerer returstrømmen av trykkluft i luftreservoaret til kompressoren, og unngår rotor omvendt rotasjon, smører olje som søl inn i luftveien og andre problemer.
Iii. Viktige tekniske krav til Atlas Copco Check Valve Kit
Tetning: Fit mellom ventilkjernen og ventilsetet må være presis for å sikre ingen lekkasje i omvendt retning. Ellers vil det føre til en reduksjon i systemtrykket og en økning i energiforbruket.
Responshastighet: Den må åpne/lukke raskt for å redusere trykketapet, spesielt når kompressoren ofte starter og stopper, den må fungere pålitelig.
Tøffhet mot slitasje: Ventilkjernen, ventilsetet og andre komponenter må motstå den langsiktige erosjonen av trykkluften som kan inneholde spormengder av oljetåke og urenheter.
Trykkmotstand: Ventilkroppen må tåle 1,5-2 ganger det maksimale eksostrykket til kompressoren for å forhindre sprekker.
