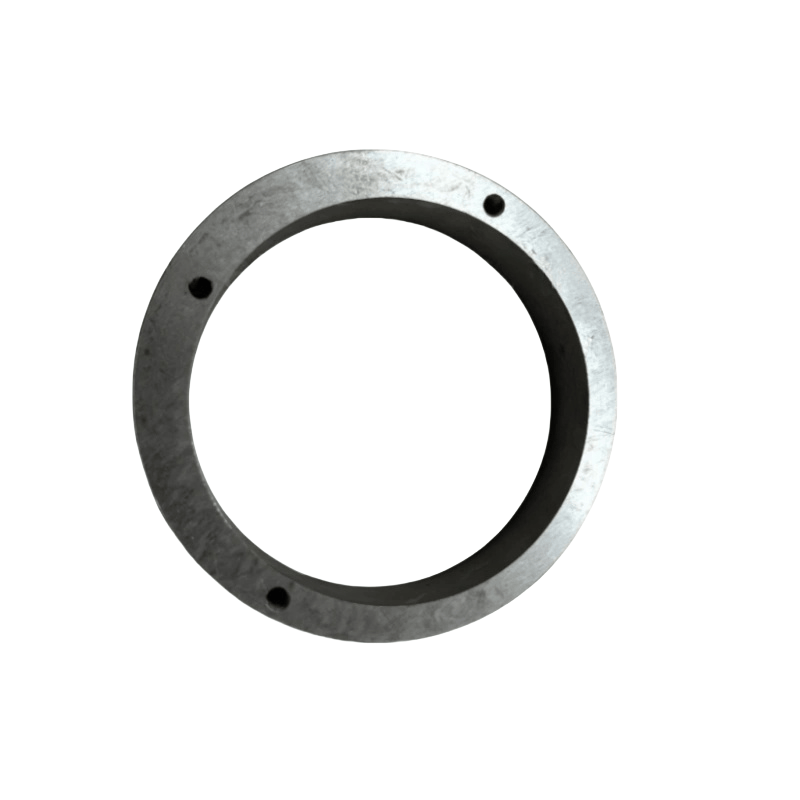

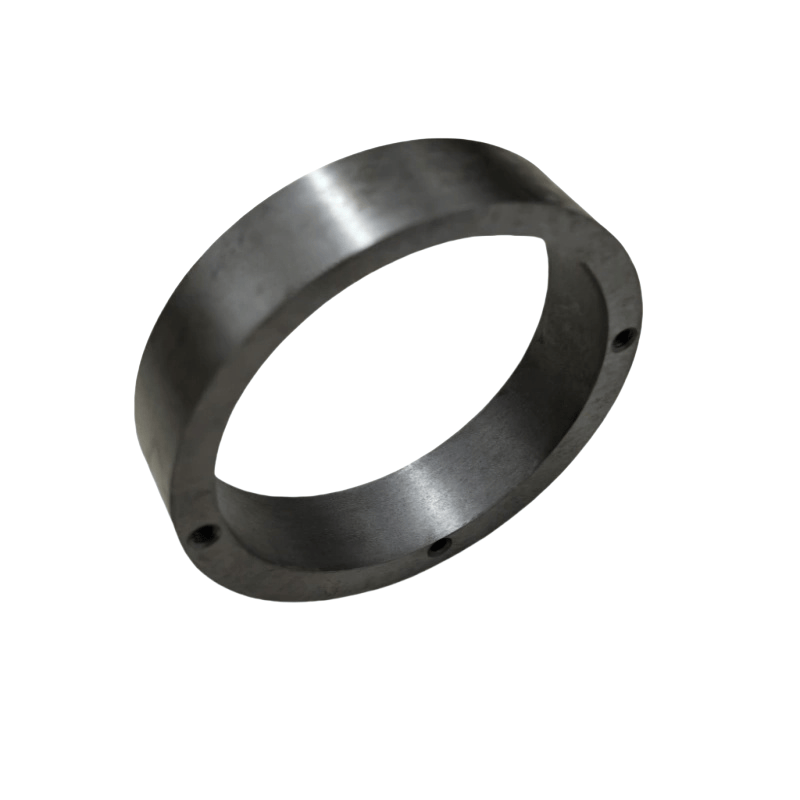

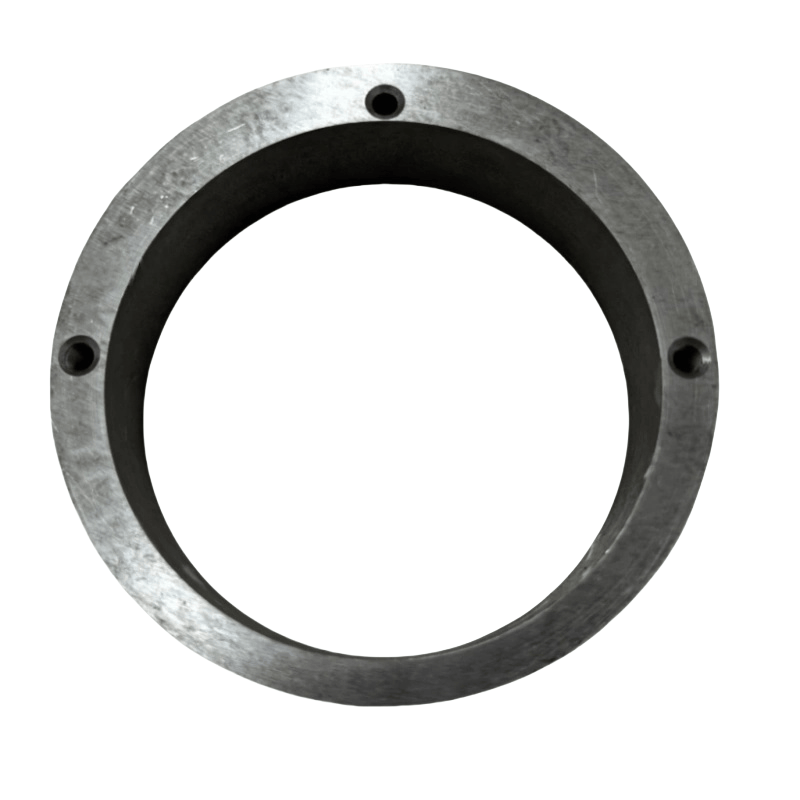

Atlas Copcos eksentriske ring hovedfunksjoner
Spesielle tetningsdeler: I de ikke-sirkulære leddflatene til luftkompressoren (for eksempel de ikke-sirkulære tilkoblingspunktene mellom sylinderkroppen og endedekselet, og tilkoblingspunktene til uregelmessige hulrom), fyller de spesielle formede ringene gapene og oppnår tetning ved nettopp samsvar med kontaktflatene, og forhindrer gass- eller oljelekkasje.
Presis posisjonering og grense: I de spesielle installasjonsposisjonene til komponenter som rotorer, lagre og stempler, kan de spesielle formede ringene begrense den aksiale eller radielle forskyvningen av komponentene, og sikre deres bevegelse innenfor det designet området og unngå forstyrrelser med andre deler.
Buffering og støtdemping: Noen elastiske materialer Spesialformede ringer (for eksempel gummi eller komposittmaterialer) kan absorbere vibrasjoner og støt under komponentdrift, redusere støy og slitasje og beskytte presisjonsparingdelene.
Veiledning og støtte: I de ikke-standard-banene for gjengjeldende bevegelseskomponenter som stempler og glidebrytere, kan de spesielle formede ringene gi stabile veiledningsfunksjoner, noe som sikrer bevegelsens nøyaktighet og glatthet.
Vanlige typer og applikasjonsscenarier
Tetningsspesialformede ringer
Struktur: Tverrsnittet er for det meste trapesformet, kileformede eller uregelmessige former med lepper, og materialene er vanligvis oljebestandig gummi, polytetrafluoroetylen (PTFE) eller metallbelagte komposittmaterialer.
Påføring: Spesialformede tetningsspor på endedekselet til skrueluftkompressoren, ikke-sirkulære skjøtoverflater mellom sylinderdekselet og sylinderkroppen til stempeltypen luftkompressor, spesielle grensesnitt i oljeseparatoren, etc.
Funksjoner: Formen er fullstendig matchet med tetningssporet, og oppnår tetning gjennom kompresjonsdeformasjon, egnet for ikke-standard tetningsflater.
Plassering av spesialformede ringer
Struktur: For det meste laget av metall (for eksempel karbonstål, rustfritt stål), kan tverrsnittet være L-formet, T-formet eller tråkket, med presise dimensjonale toleranser.
Påføring: Aksiell plassering av dobbeltskruerotoren, gapjustering av lagersetet og huset, komponentseparasjon i veivhuset, etc.
Funksjoner: God stivhet, høydimensjonal nøyaktighet (toleranse vanligvis ≤ ± 0,02 mm), og sikrer komponentene i relativ posisjons nøyaktighet.
Bufferer spesialformede ringer
Struktur: Laget av elastiske materialer (for eksempel nitrilgummi, polyuretan), kan tverrsnittet være hul eller ha spor, med en viss komprimeringskapasitet.
Påføring: Buffere områder mellom ventilplater og ventilseter, mellom stempelet og sylinderdekselet, tilkoblingspunkter for vibrasjonsutsatte komponenter.
Funksjoner: Kan absorbere påvirkningsenergi, redusere hard kontakt mellom metalldeler og lavere støy og slitasje.
Veiledende spesialformede ringer
Struktur: Laget av slitasjebestandig materialer (for eksempel kobberlegering, grafittinfiltrert støpejern), er det indre hullet eller ytre sirkel av ikke-standardformer (for eksempel elliptisk, ringformet med nøkkelspor).
Bruksområde: gjengjeldende bevegelsesstyring av spesielle formede stempler, støttedeler av eksentriske sjakter, etc.
Funksjoner: Lav friksjonskoeffisient, god slitestyrke, og sikrer glattheten av ikke-standard bevegelsesbaner.
Nøkkelparametere og materialer
Kjerneparametere:
Formdimensjoner: Må være fullstendig matchet med hulrommet eller sporet i installasjonsposisjonen, inkludert dimensjonene til det spesialformede tverrsnittet (for eksempel lengde, bredde, vinkel, etc.).
Toleransenøyaktighet: Spesielt den dimensjonale toleransen og formposisjonstoleransen for parringsflatene (som parallellisme, vinkelrett), som direkte påvirker tetnings- eller posisjonseffekten.
Arbeidsytelse: Velg riktig materiale basert på kravene til arbeidsforholdene (f.eks. -20 ℃ ~ 150 ℃ Vanlig, trykkmotstand 0,7 ~ 2MPa, slitestyrke, etc.).
Vanlige materialer:
Metallmaterialer: Karbonstål (for plassering), rustfritt stål (for korrosjonsmotstand), kobberlegering (for slitasjebestandig guiding), egnet for høy styrke og høye presisjonsscenarier.
Ikke-metallmaterialer: Oljesistent gummi (for tetning, buffering), polytetrafluoroetylen (for lavfriksjonsforsegling), komposittmaterialer (for eksempel metall + gummikompositt, kombinasjon av stivhet og elastisitet).
Installasjonspoeng
Installasjonsforholdsregler:
Installasjonsposisjonen til den spesialformede ringen er unik, og den må plasseres strengt i henhold til monteringstegningen for å unngå installasjonsfeil eller feiljustering (noen spesielle formede ringer har retning).
Før installasjon, rengjør du burrs og urenheter på parringsflatene. For elastiske spesialformede ringer, unngå å bruke skarpe verktøy for å gripe og forårsake riper eller tårer. For metallspesialformede ringer, bør oppmerksomheten rettes mot klaring mellom dem. Hvis de er for stramme, kan det forårsake monteringsvansker eller fastkjøring av komponenter; Hvis de er for løse, vil det påvirke posisjonsnøyaktigheten.
