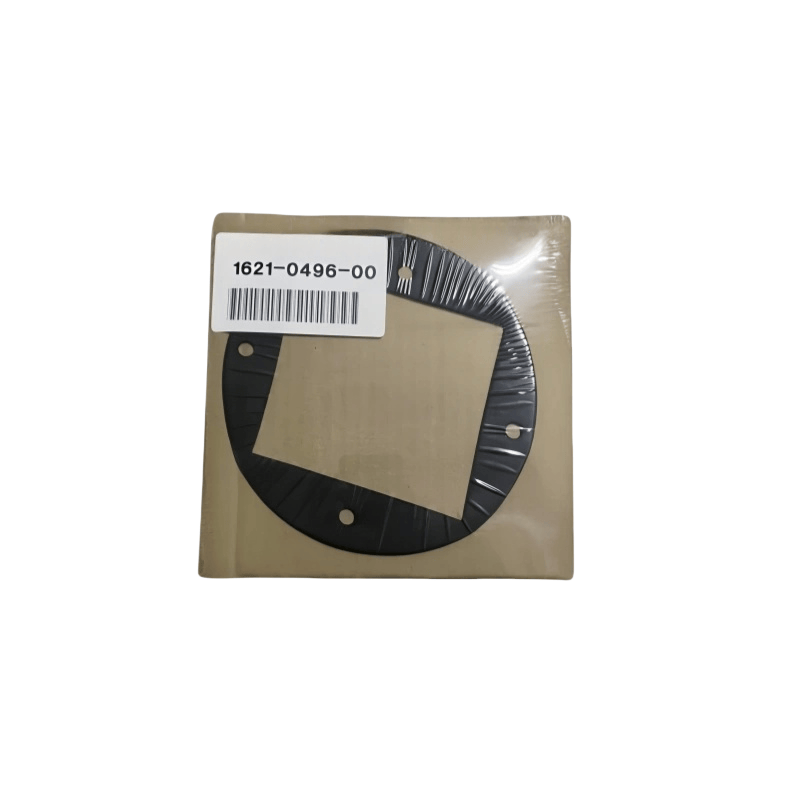

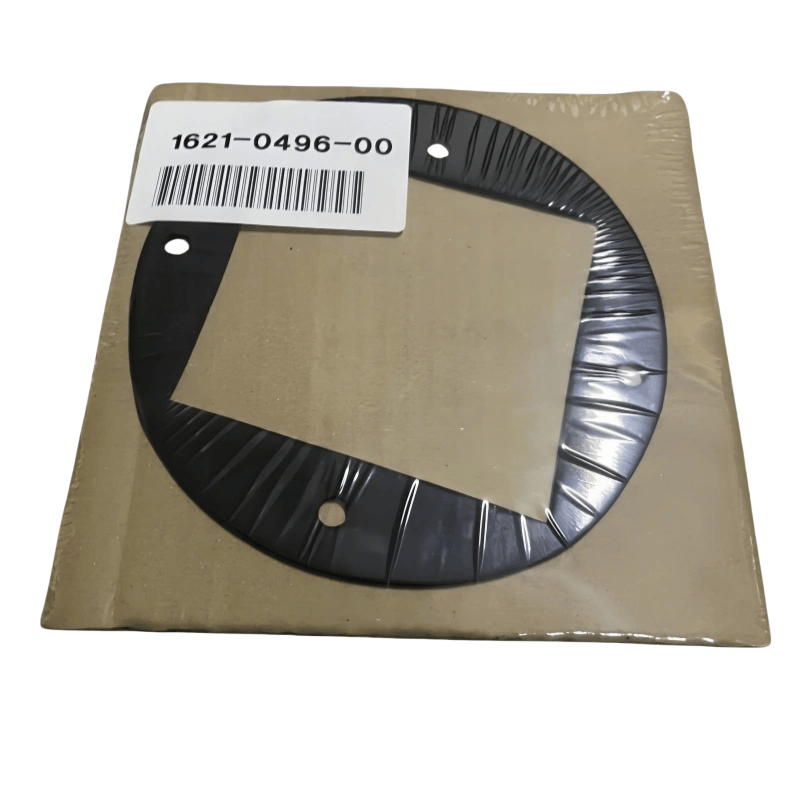

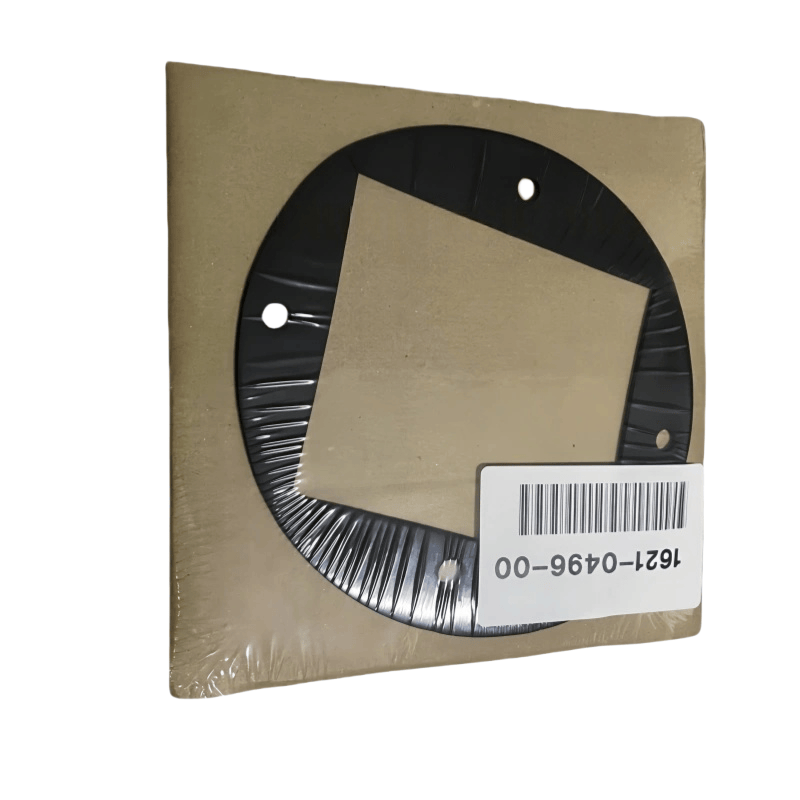

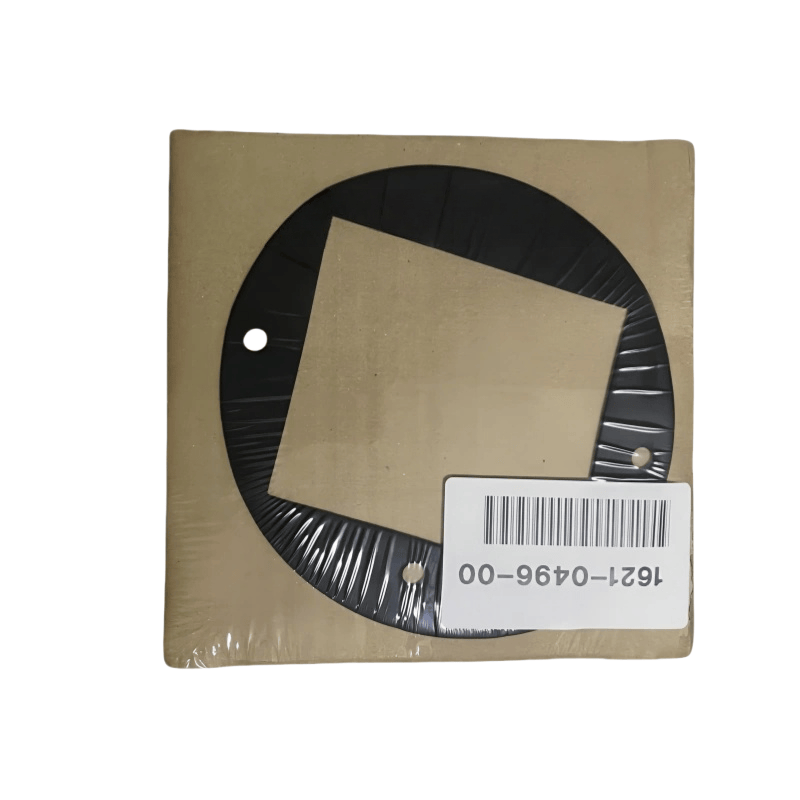

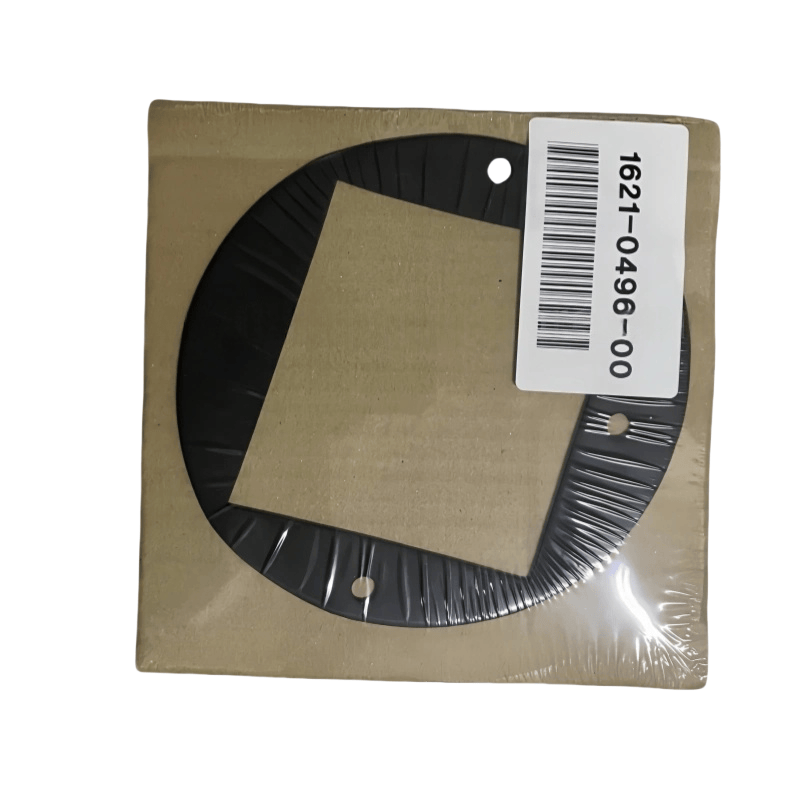

Atlas Copco 1621049600 hovedfunksjoner
Tetning og lekkasjeforebygging: Gjennom sin egen deformasjon (elastisk eller plast) fyller den den mikroskopiske ujevnheten til de to parringsflatene for å forhindre lekkasje av trykkluft, smøreolje fra flenser, endedeksler, rørgrensesnitt osv.
Buffering og beskyttelse: Reduserer direkte friksjon og vibrasjonssjokk mellom tilkoblingskomponenter (for eksempel metall og metall), og beskytter kontaktflatene mot riper eller knusing.
Kompenserende hull: Absorberer endringene i gapet ved parringsflatene forårsaket av produksjonsfeil, monteringsavvik eller temperaturvariasjoner, og opprettholder en stabil tetningseffekt.
Ensartet kraftfordeling: Fordeler trykket på bolter eller festemidler jevnt på parringsflatene, og unngår overdreven lokal belastning som forårsaker komponentdeformasjon.
Vanlige typer og applikasjonsscenarier
Basert på materialer og strukturer er den hovedsakelig delt inn i følgende kategorier:
Gummipakninger
Materiale: Nitrilgummi (motstandsdyktig mot olje), fluorgummi (motstandsdyktig mot høy temperatur, kjemisk korrosjon), silikongummi (motstandsdyktig mot høye og lave temperaturer), etc.
Funksjoner: God elastisitet, utmerket tetningsytelse, egnet for lavtrykk (≤1MPa), normal temperatur eller middels temperaturscenarier.
Bruksområder: Oljekjølergrensesnitt, vannrørfuger, paring av paring av lavttrykk flens, observasjonsvindu-tetninger, etc.
Metallpakninger
Materiale: Kobber, aluminium, stål med lite karbon, rustfritt stål, etc. Type:
Flatskiver: Brukes til felles overflater av metallkomponenter for å forbedre forsegling og distribuere trykk;
Girvasker: Ha ringformede tenner på overflaten, oppnå forsegling gjennom deformasjonen av tennene, egnet for middels og høytrykksscenarier;
Bølgevasker: Ha visse elastisiteter og kan kompensere for gapendringer, egnet for vibrasjonsutsatte områder.
Bruksområder: høytrykkssylinderkroppsflenser, oljegassskillatdeksler, seter med hovedaksel, etc., i områder med høyt trykk.
Sammensatte skiver
Struktur: metallrammeverk (for eksempel kobber, rustfritt stål) dekket med gummi, asbest eller grafittforseglingsmaterialer, og balanserer styrken til metallet og tetningsytelsen til ikke-metallen.
Funksjoner: Høytrykkresistent (opptil 10MPa eller mer), høye temperaturresistente, egnet for komplekse arbeidsforhold.
Bruksområder: Hoveddekselet for skruemaskin, høytrykksventilflenser, tilkoblingsdeler mellom oljegasseparatorer og sylindere.
Asbest / ikke-asbest-skiver
Materiale: asbest (tradisjonelt materiale, gradvis erstattet på grunn av miljøhensyn) eller ikke-asbestfibre (for eksempel glassfibre, aramidfibre) kombinert med gummi.
Funksjoner: God termisk motstand (-50 ℃ ~ 200 ℃), lave kostnader, egnet for middels og lavtrykksforsegling.
Bruksområder: Gamle stempelmaskinens sylinderdeksler, eksosrørflenser osv.
Nøkkelparametere og valg
Størrelsesparametere: indre diameter, ytre diameter, tykkelse må samsvares strengt med bolthullene og flensdimensjonene til tilkoblingsdelen, for store vil forårsake installasjonsvansker, for små vil ikke dekke tetningsoverflaten.
Arbeidstrykk: Lavt trykk (≤1MPA) kan velge gummi eller ikke-asbestvaskere; Medium og høyt trykk (1 ~ 10MPa) trenger å velge metall eller komposittvasker.
Arbeidstemperatur: Normal temperatur (-20 ℃ ~ 80 ℃) kan velge nitrilgummi skiver; Høy temperatur (80 ℃ ~ 200 ℃) trenger å velge fluorubber, metall eller grafittkomposittvasker.
Mediekompatibilitet: matchet med kontaktmediene (luft, smøreolje, kjølevæske osv.), For eksempel nitrilgummi for oljebestandige scenarier, fluorubber eller rustfritt stål for korrosjonsresistente scenarier.
Installasjons- og vedlikeholdspunkter
Forberedelse før installasjon:
Rengjør oljeflekkene, rust, burr på skjøtflaten, sørg for at overflaten er flat og ren;
Sjekk om skiverne har sprekker, skader eller aldring (for eksempel herdede gummivasker), og ikke bruker de som er ukvalifiserte.
Riktig installasjon:
Vaskerne skal være sentrert og plasseres for å sikre fullstendig dekning av tetningsoverflaten, unngå forskyvning som forårsaker lokal lekkasje;
Når du strammer boltene, påfør ensartet kraft (i en diagonal sekvens), unngå overstramming som kan knuse skivene eller understrammingen som kan føre til dårlig tetning;
Før du installerer metallskiver, må du bruke en liten mengde tetningsmasse (for eksempel silikonforsegling) for å forbedre tetningseffekten (ikke nødvendig, avhengig av arbeidet
