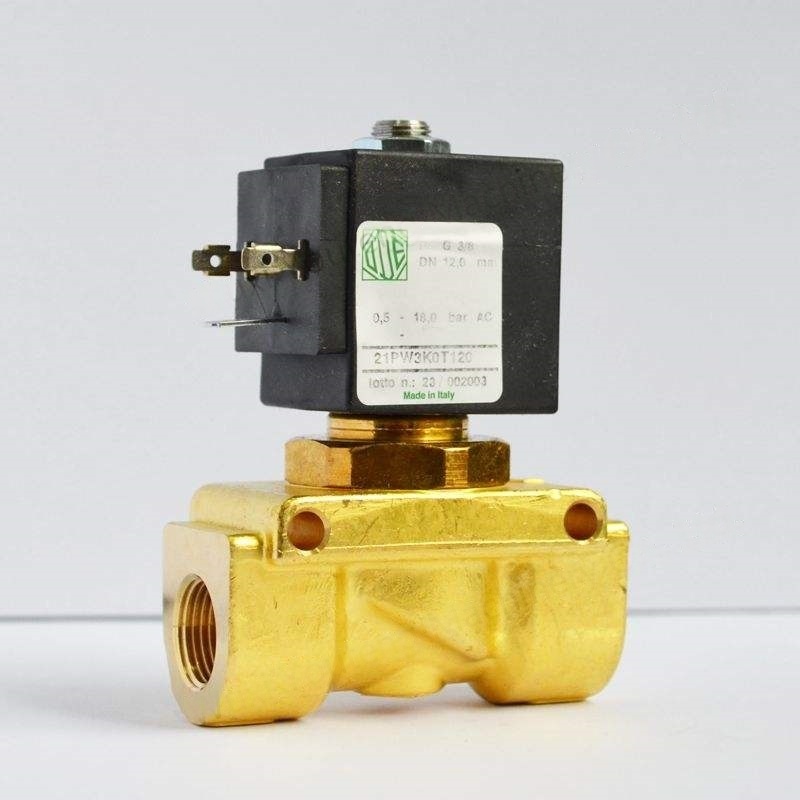

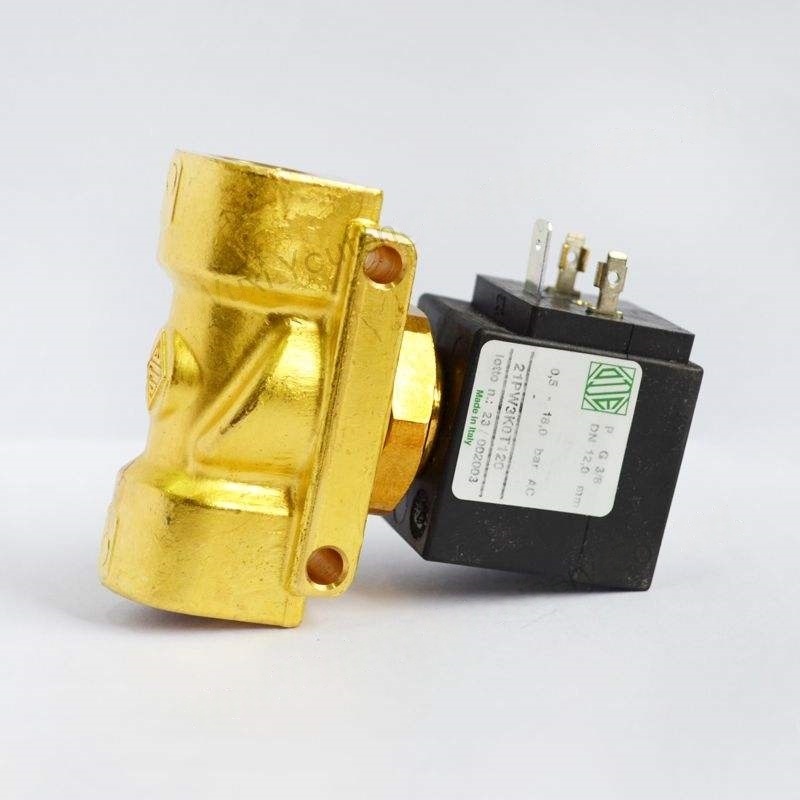

Atlas Copco Inverter magnetventil GA37VSD Metal Model 1089058009 for industrielle kompressorer

Hovedfunksjoner og formål

Dynamisk trykkregulering

Den variable frekvensluftkompressoren justerer motorhastigheten i sanntid i henhold til etterspørselen i den gasskrevende enden, mens den variable frekvens magnetventilen reagerer synkront på kontrollsystemsignalene. Ved å regulere inntaksvolumet (for eksempel å kontrollere inntaksventilens åpningsgrad) og returoljevolumet, opprettholdes alltid systemtrykket innenfor det innstilte området, og unngår trykksvingninger forårsaket av belastningsvariasjoner.

Lasting / lossing av bytte

Når gassbehovet endres, mottar magnetventilen instruksjoner fra den variable frekvenskontrolleren og bytter raskt ventilstatus:

Ved lasting åpnes inntakskanalen for å la luft komme inn i kompresjonskammeret;

Ved lossing lukkes inntaket eller ventilasjonskanalen, noe som reduserer unødvendig strømforbruk.

Hjelpekontroll for separasjon av oljegass

I skrue-type variable frekvensluftkompressorer brukes noen magnetventiler for å kontrollere returoljestrømmen til oljegasseparatoren for å sikre at smørende oljesirkulasjon samsvarer med kompresjonsprosessen, noe som forbedrer effektiviteten av oljegassseparasjon.

Sikkerhetskobling

Koblet med trykksensorer, temperatursensorer, etc., når unormale forhold som overtrykk eller overtemperatur forekommer i systemet, kan magnetventilen raskt svare ved å kutte av inntaket eller åpne avlastningsventilen for å beskytte utstyrets sikkerhet.

Struktur og funksjoner

Rask respons: Ved å bruke høyfrekvent elektromagnetisk drivkraft er ventilens byttetid kort (vanligvis i millisekundområdet), som er i stand til å oppfylle kravene til hurtighastighetsregulering i det variable frekvenssystemet.

Resistent mot media: Ventilkroppsmaterialet er for det meste kobber eller rustfritt stål, og tetningskomponentene bruker oljeresistent og høy temperaturresistent gummi (for eksempel nitrilgummi, fluorubber), i stand til å tilpasse seg arbeidsmiljøet til oljegasblanding i luftkompressoren.

Tilpasningsevne: Spenningsspesifikasjoner er for det meste DC24V (kompatibel med den variable frekvenskontrolleren), grensesnittstørrelsen er designet i henhold til luftkompressormodellen for å sikre en forseglet tilkobling med rørledningssystemet.

Lavt strømforbruksdesign: Noen tar i bruk energisparende spoler for å redusere energiforbruket under langsiktig kraft på, i samsvar med det energisparende konseptet med det variable frekvenssystemet.

Vanlige feil og vedlikehold

Fast eller funksjonsfeil

Årsaker: Olje og urenheter i trykkluft Følg ventilkjernen eller ventilsetet, noe som får ventilen til å ikke åpne eller lukke normalt; Spole aldring eller løse ledninger.

Behandling: Demonter og rengjør ventilkjernen og ventilsetet, fjern urenheter; Kontroller motstandsverdien til spolen (normalt skal den være innenfor det nominelle området), reparere ledningene eller erstatte spolen.

Lekkasje

Årsaker: Tetningskomponenter slites ut eller alder, eller tetningsflatene på ventilkjernen og ventilsetet er riper.

Behandling: Bytt ut oljeresistente tetningskomponenter, slip og reparer tetningsoverflaten (i alvorlige tilfeller, erstatt ventilhuset).

Responsforsinkelse

Årsaker: Ustabil strømforsyningsspenning eller tretthet på den indre fjæren i ventillegemet.

Behandling: Kontroller strømforsyningslinjen for å sikre at spenningen oppfyller kravene; Bytt ut den gamle våren.
