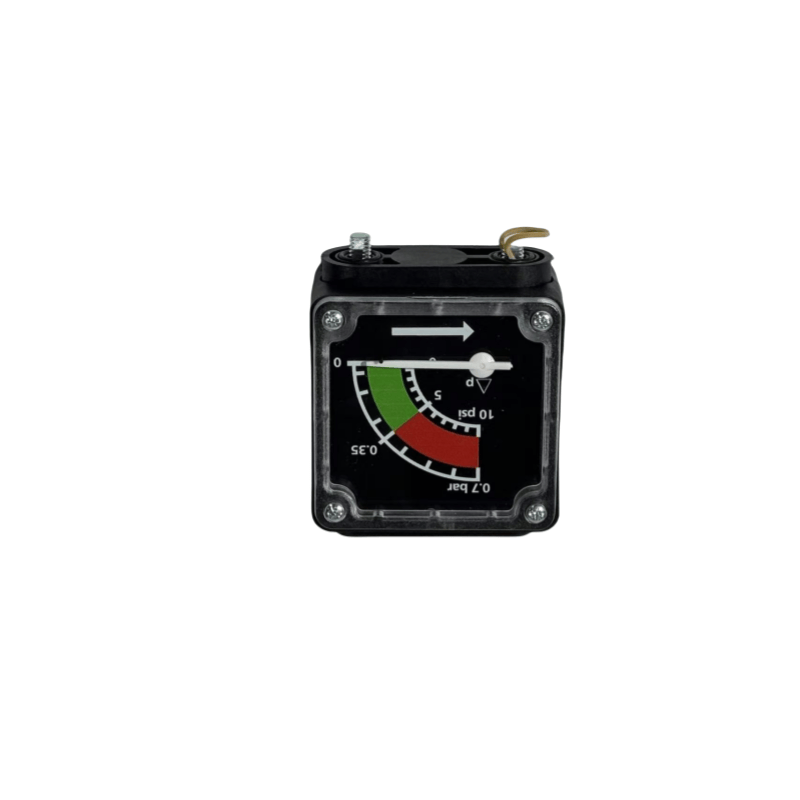

1624117200 Atlas Copco Original Diff. Trykkmåler for oljeinjisert skruekompressor

I. Grunnleggende struktur og arbeidsprinsipp for Atlas Copco Air Compressor Trykkmålere

Hovedkomponentene i en luftkompressortrykkmåler inkluderer det elastiske elementet (for sensingtrykk), overføringsmekanismen (for å forsterke deformasjon) og indikasjonsenheten (for å vise avlesninger):

Elastisk element: Den vanligste typen er fjærrøret (et hul metallrør bøyd i en C -form). Når trykkluft introduseres i røret, gjennomgår fjærrøret elastisk deformasjon på grunn av det indre trykket, som deretter overføres gjennom en forbindelsesstang til overføringsmekanismen.

Overføringsmekanisme: sammensatt av gir, spaker osv., Forsterker den bittesmå deformasjonen av det elastiske elementet og driver pekeren til å rotere.

Indikasjonsenhet: Dial skalaen og pekeren fungerer sammen for å vise trykkverdien direkte (vanlige enheter er MPA, BAR eller PSI).

Ii. Vanlige typer og applikasjonsscenarier for Atlas Copco Air Compressor Pressure Målere

Basert på måleprinsippet og strukturen bruker luftkompressorer ofte trykkmålere av følgende typer:

Vanlig trykkmåler av pekeren

Funksjoner: Enkel struktur, lave kostnader, intuitiv lesing, egnet for de fleste luftkompressorsystemer (for eksempel luftlagringstanker, hovedovervåking av rørledningen).

Nøyaktighetskarakter: Vanligvis 1,6 karakter (tillatt feil ± 1,6%), oppfyller generelle industrielle krav; For presise applikasjoner kan 1.0 -karakter velges.

Seismisk trykkmåler

Struktur: Saken er fylt med glyserol eller silikonolje for å buffere virkningen av vibrasjon på pekeren og forhindre pekerjitter og intern komponentslitasje.

Applikasjonsscenarier: Mobil luftkompressorer, luftkompressorer av stempeltype (med betydelig vibrasjon) eller systemer med hyppige trykksvingninger. Elektrisk kontakttrykksmåler

Funksjon: I tillegg til å indikere trykk, kan det gi et elektrisk signal når trykket overstiger den forhåndsinnstilte grensen (øvre og nedre grenser) og 联动 Kontroller start og stopp av luftkompressoren eller utløser en alarm (for eksempel å stoppe maskinen for beskyttelse når trykket overstiger den øvre grensen).

Bruksområde: Automatisk kontroll av luftkompressorsystemer ， oppnå automatisk trykkregulering.

Digital trykkmåler

Funksjoner ： Målt trykk med elektronisk sensor ， vist i digital form på LCD ， høy presisjon (ofte over 0,5 klasse) ， kan utstyres med dataopptak og kommunikasjonsfunksjoner (for eksempel RS485 -grensesnitt).

Gjeldende ： Intelligente luftkompressorsystemer eller situasjoner som krever presis trykkkontroll (for eksempel laboratorier, presisjonsproduksjon).

Iii. Kjerneparametere og utvalgstips for Atlas Copco Air Compressor Trykkmåler måleområde

Det er nødvendig å dekke det faktiske arbeidstrykket til luftkompressoren (vanligvis 0 ~ 1,6MPa, 0 ~ 2,5MPa), og når du velger rekkevidden, følg prinsippet om at "arbeidstrykket skal være mellom 1/3 og 2/3 av området" (for eksempel ved arbeidstrykket er 0,7MPa, en rekke 0 ~ 1Se-ene ved å være en rekkevidde for å være en rekkevidde for å være en rekkevidde av en rekkevidde. Nøyaktighetsnivå

For vanlige arbeidsforhold er en 1,6 karakter tilstrekkelig; For måling eller presis kontroll er det nødvendig med en 0,4 -klasse eller 0,25 karakter (med enda mindre feil). Grensesnittspesifikasjon

Gjengede grensesnitt er ofte M14 × 1,5, G1/4, NPT1/4, etc., og trenger å matche grensesnittet til luftkompressorrørledningen. Installasjon kan gjøres gjennom adapterkonvertering.

Miljøsproduksjon

Temperatur: -40 ~ 70 ℃ (standardtype), for miljøer med høy temperatur, velg høye temperaturbestandige modeller (for eksempel silikonfylte støtresistente målere).

Mediekompatibilitet: Når trykkluften inneholder oljetåke, må du sørge for at de interne komponentene i måleren er oljebestandig; For luftkompressorer uten olje, velg rustfritt stålmateriale (for korrosjonsmotstand).

Installasjon og bruk Spesifikasjoner for Atlas Copco Air Compressor Trykkmålere Installasjonssted

Det skal installeres i en lett observerbar og vibrasjonsfri stilling (for eksempel toppen av luftlagringstanken, luftkompressorutløpsrørledningen), unngå direkte sollys eller i nærheten av varmekilder (for å forhindre at temperaturen påvirker nøyaktigheten).

Horisontal eller vertikal installasjon (i henhold til retningen som er angitt på skiven), med en hellingsvinkel som ikke overstiger 30 °, ellers vil det føre til lesefeil.

Installasjonskrav

Installer et bufferrør (for eksempel et spolerør eller en stoppventil): for å redusere virkningen av trykkpulsering på målerkjernen og forlenge levetiden.

Avgass før innledende bruk: Når du åpner ventilen, må du operere sakte for å tømme kondensatvannet eller urenheter i rørledningen for å forhindre skade på de indre komponentene.

Regelmessig kalibrering

I henhold til målekravene, kalibrer minst en gang i året (ved å sammenligne med en standard trykkmåler), hvis avviket er overdreven, må det repareres eller erstattes for å sikre nøyaktige avlesninger (spesielt for trykkmåler i lagringstanker relatert til sikkerhet).
