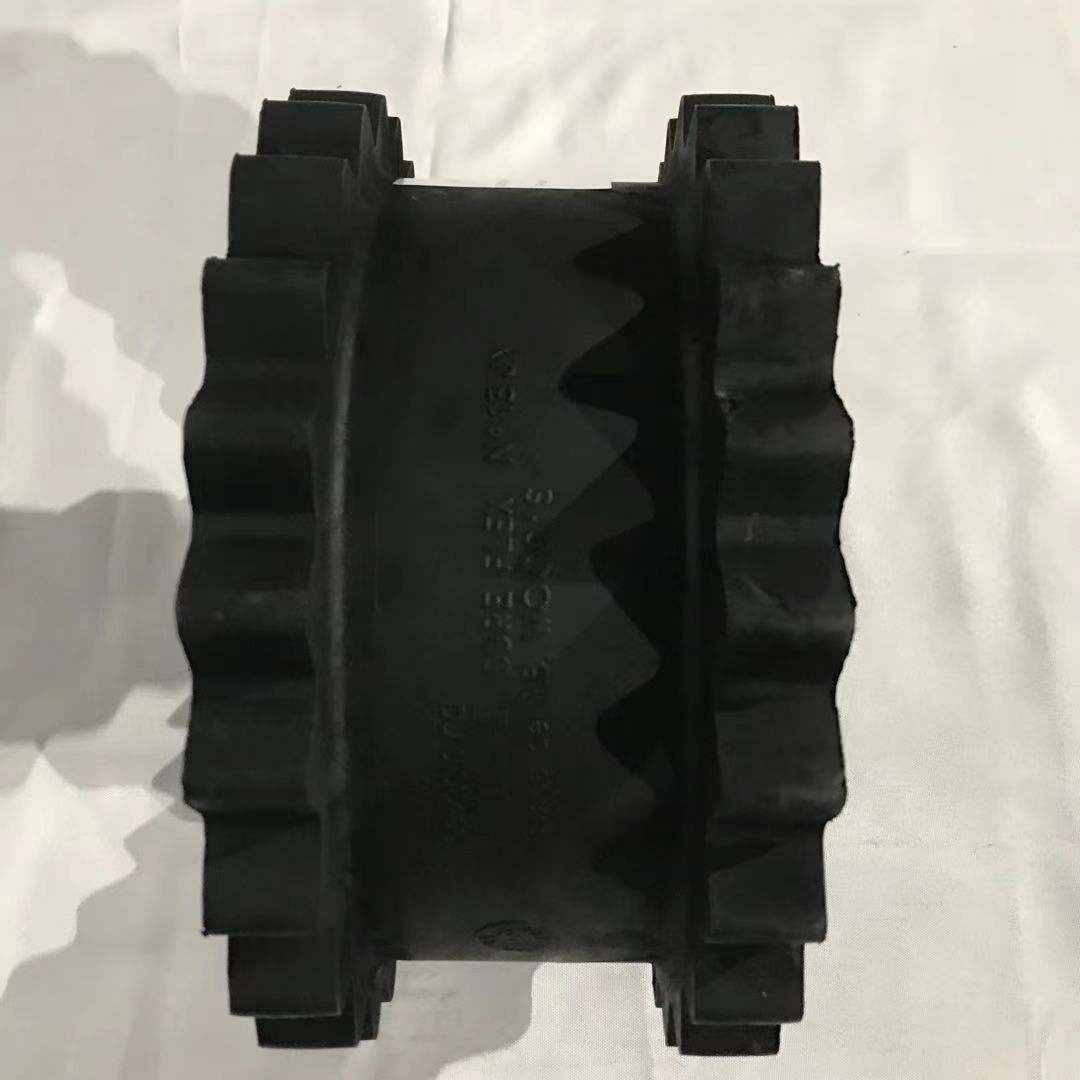

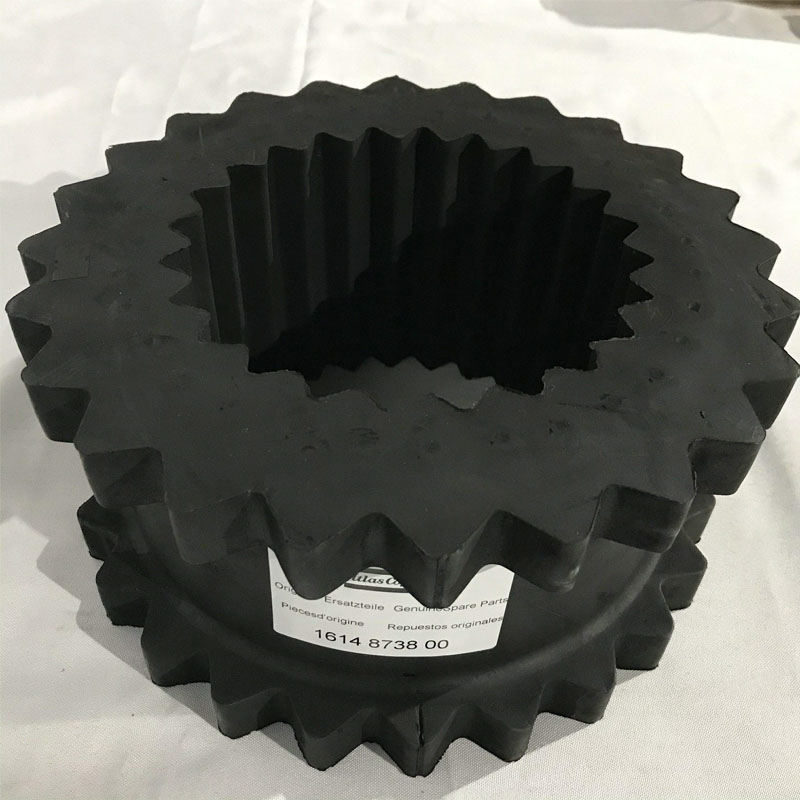

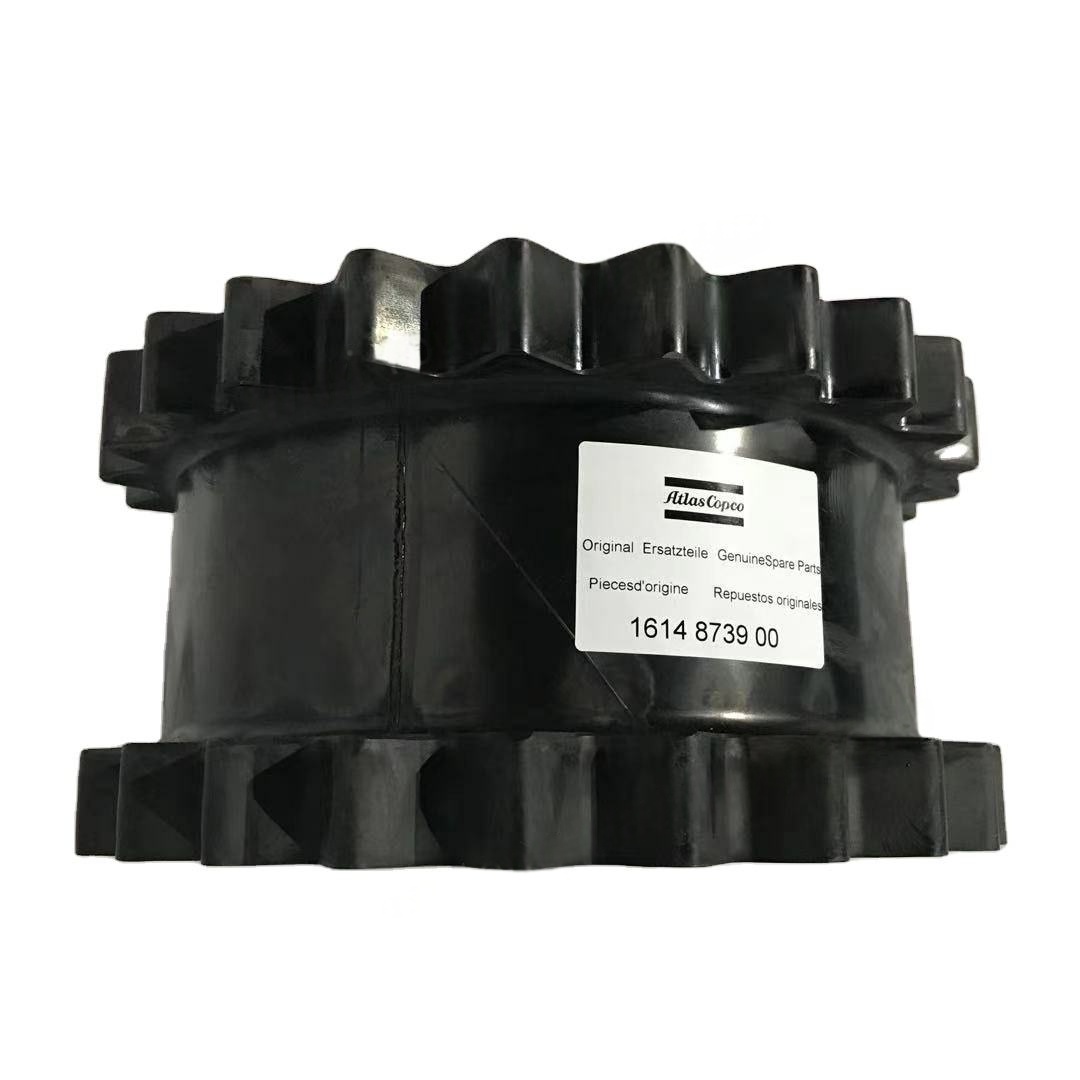

1614873900 Gear Flex Coupling Element Kit for Atlas Copco

Hvorfor går den fleksible koblingen av luftkompressorutstyret ned?

1. Tannoverflate slitasje (vanligst)

Symptom: Tanntykkelse avtar, tannoverflatens ruhet øker, og i alvorlige tilfeller oppstår trinnlignende slitasje.

Grunner:

Utilstrekkelig smøring: Utilstrekkelig smøreoljemengde eller alderen olje, noe som resulterer i direkte kontakt og friksjon mellom tannoverflatene.

Urenhetsinntrenging: Svikt ved forsegling, støv og metallpartikler kommer inn mellom tennene, intensiverer slitasje slitasje.

Overdreven belastning: Faktisk dreiemoment overstiger den nominelle verdien av koblingen, noe som forårsaker overdreven kontaktspenning på tannoverflatene.

Offset som overskrider standard: feiljustering av de to sjaktene (aksial / radial / kantete) forårsaker ujevn belastning på tannoverflatene, noe som fører til intensivert lokal slitasje.

2. Tannoverflateadhesjon

Symptom: Metall på tannoverflaten smelter og sveiser på grunn av høy temperatur, og danner spor.

Grunner:

Høy hastighet og tung belastning: Friksjon på tannoverflatene genererer varme i høye rotasjonshastigheter, noe som får oljefilmen til å sprekke.

Smøresvikt: Utilstrekkelig smørende oljeviskositet eller dårlig anti-vedhefting.

Materiell misforhold: Hardhetsforskjellen mellom de indre og ytre tennene er for liten (ideell forskjell er HRC 5 - 10).

3. Boltbrudd

Symptom: Kobling av bolter (spesielt tellersunk hullbolter) opplever utmattelsesbrudd.

Grunner:

Utilstrekkelig forhåndsstrammingskraft: Unnlatelse av å stramme inn i henhold til det spesifiserte dreiemomentet under installasjonen, noe som fører til at boltene blir utsatt for vekslende belastninger.

Unnlatelse av å håndtere løsne i tid: Utstyrsvibrasjon fører til at bolt løsner, intensiverer stresskonsentrasjonen.

Materialdefekt: Utilstrekkelig styrke på boltene eller tilstedeværelsen av sprekker og andre defekter.

4. Aldring og lekkasje av tetningsringer

Symptom: Smørende oljelekkasjer, synlige oljeflekker på utsiden av koblingen.

Grunner:

Høy temperatur: Langvarig drift i høyt temperaturmiljø, gummiforseglingsringer alder og herde.

Kjemisk korrosjon: Korrosjon av tetningsringene ved å smøre oljetilsetningsstoffer eller miljømedier (for eksempel sure gasser).

Feil installasjon: Tetningsringene er riper eller forvrengt under installasjonen.

5. Tretthet sprekker

Symptom: Sprekker vises på halvkobling eller mellomhylse, ofte ved tannroten eller nøkkelveien.

Grunner:

Hyppig startstopp: Hyppig start-stop av utstyret genererer påvirkningsbelastning.

Resonans: Den naturlige frekvensen av koblingen er nær vibrasjonsfrekvensen til utstyret og forårsaker resonans.

Materialdefekt: Det er lufthull, slagginneslutninger osv. I støpingen, og blir kilden til sprekker.

Ii. Saksanalyse

Tilfelle 1: Overdreven tannoverflate slitasje

Bakgrunn: Etter ett års driftsår økte tanntykkelsen på koblingen av et kjemisk anlegg med 20% (normal ≤ 10%).

Grunner:

Feil utvalg av smøreolje (for lav viskositetskvalitet), ikke i stand til å danne en effektiv oljefilm.

Ingen støvfjerningsanordninger installert ved luftinntaket, støv kom inn i koblingsinteriøret.

Sak 2: Brudd på bolter som forårsaker nedleggelse av maskinen

Bakgrunn: Boltene til koblingen av en luftkompressor i en viss gruve brøt fortløpende 3 ganger, noe som resulterte i et tap på omtrent 50 000 yuan hver gang på grunn av nedleggelsen.

Grunner:

Under installasjonen ble en momentnøkkel ikke brukt, og den forhåndsstrammende kraften var utilstrekkelig (bare nådde 60% av den spesifiserte verdien).

Regelmessige kontroller av løsningen av boltene ble ikke utført, noe som førte til utmattelsesbrudd.

Tilfelle 3: Tetting av aldring og oljelekkasje

Bakgrunn: Luftkompressorkoblingen av en viss fargestofffabrikk ble etterfylt med smøreolje hver uke, men fremdeles ofte utløste alarmer for oljemangel.

Grunn:

Utstyret har operert i et miljø på 80 ℃ i lang tid, og nitrilgummiforseglingsringen har eldet og sprukket.

Smøreoljen inneholder ekstreme trykktilsetningsstoffer, som akselererer korrosjonen av gummien.
