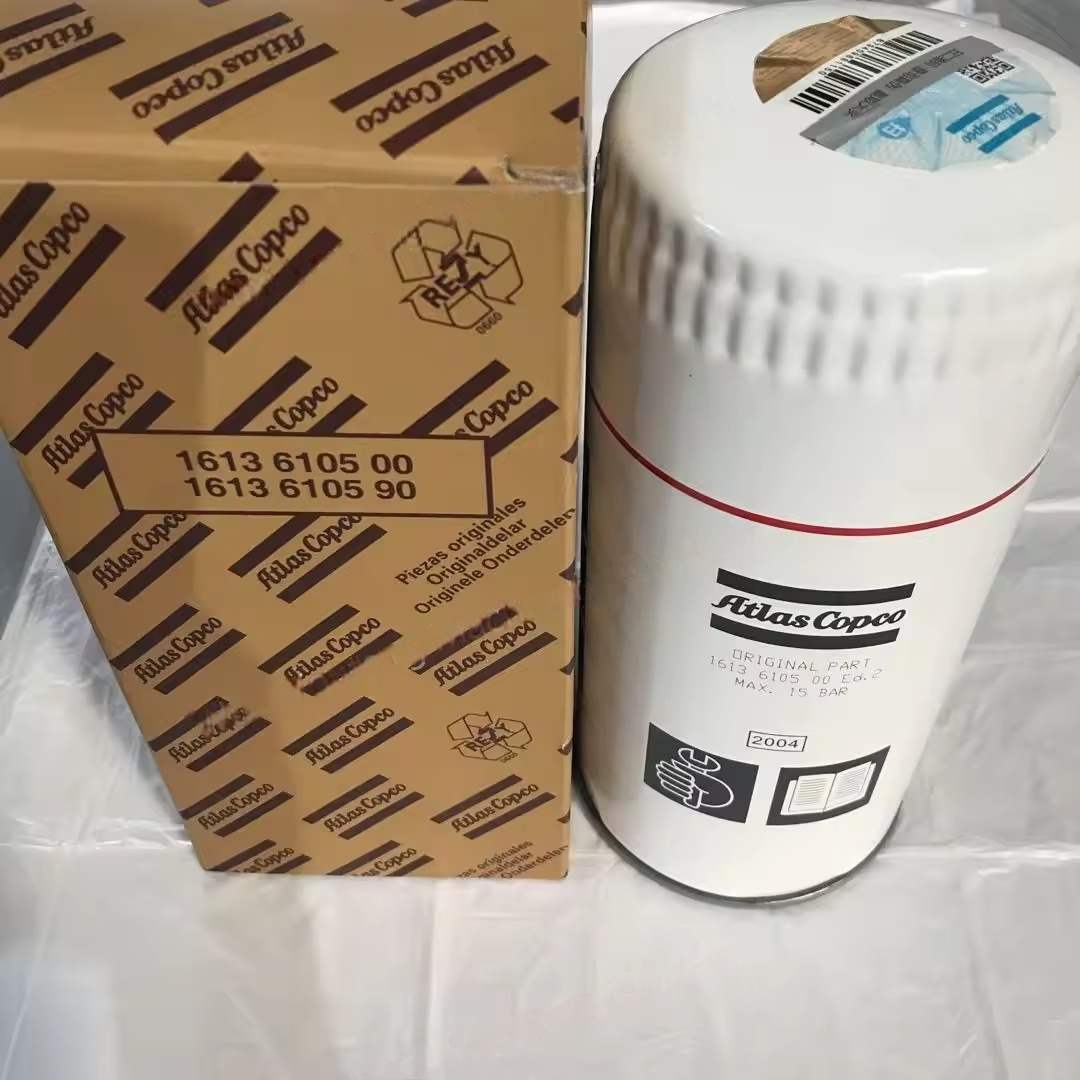

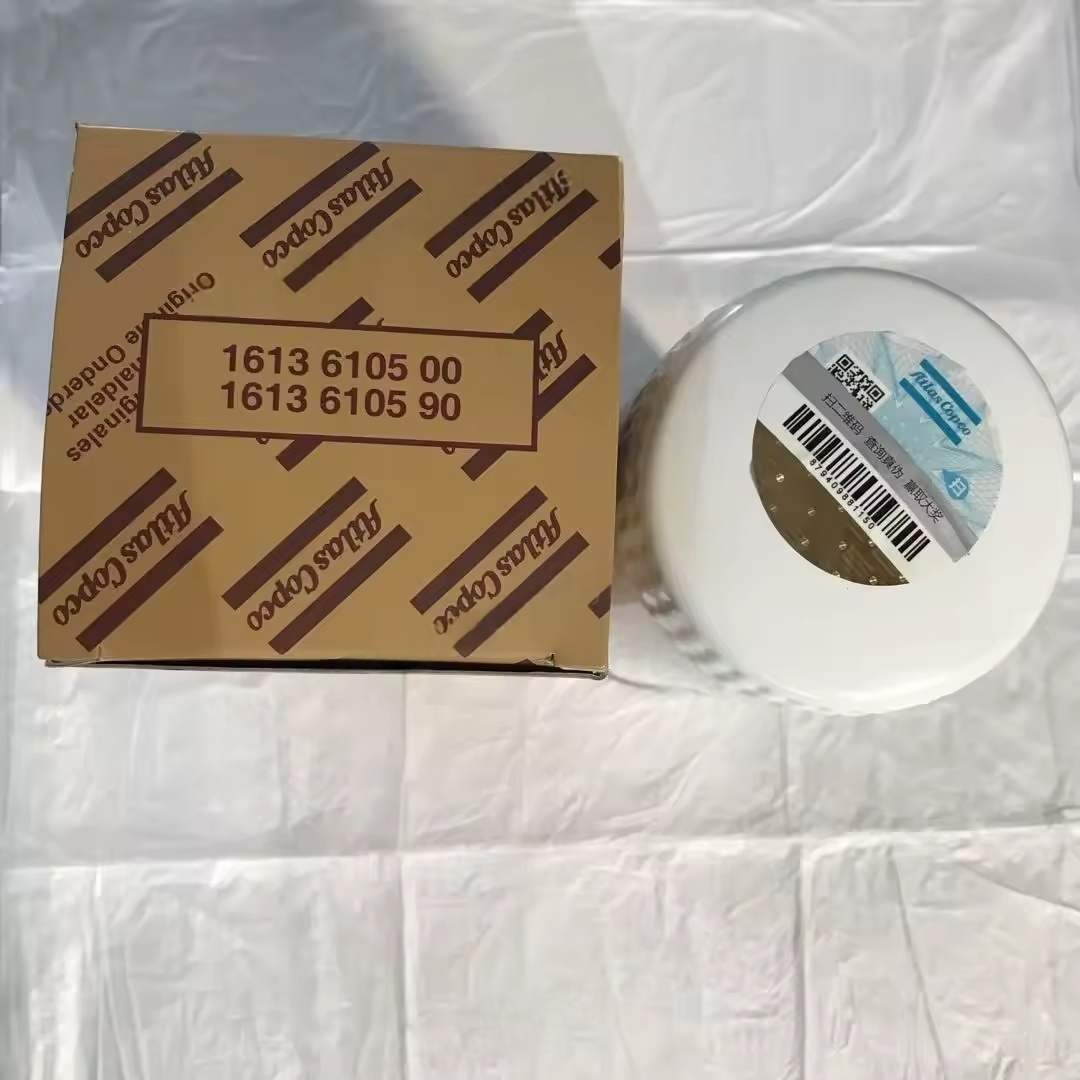

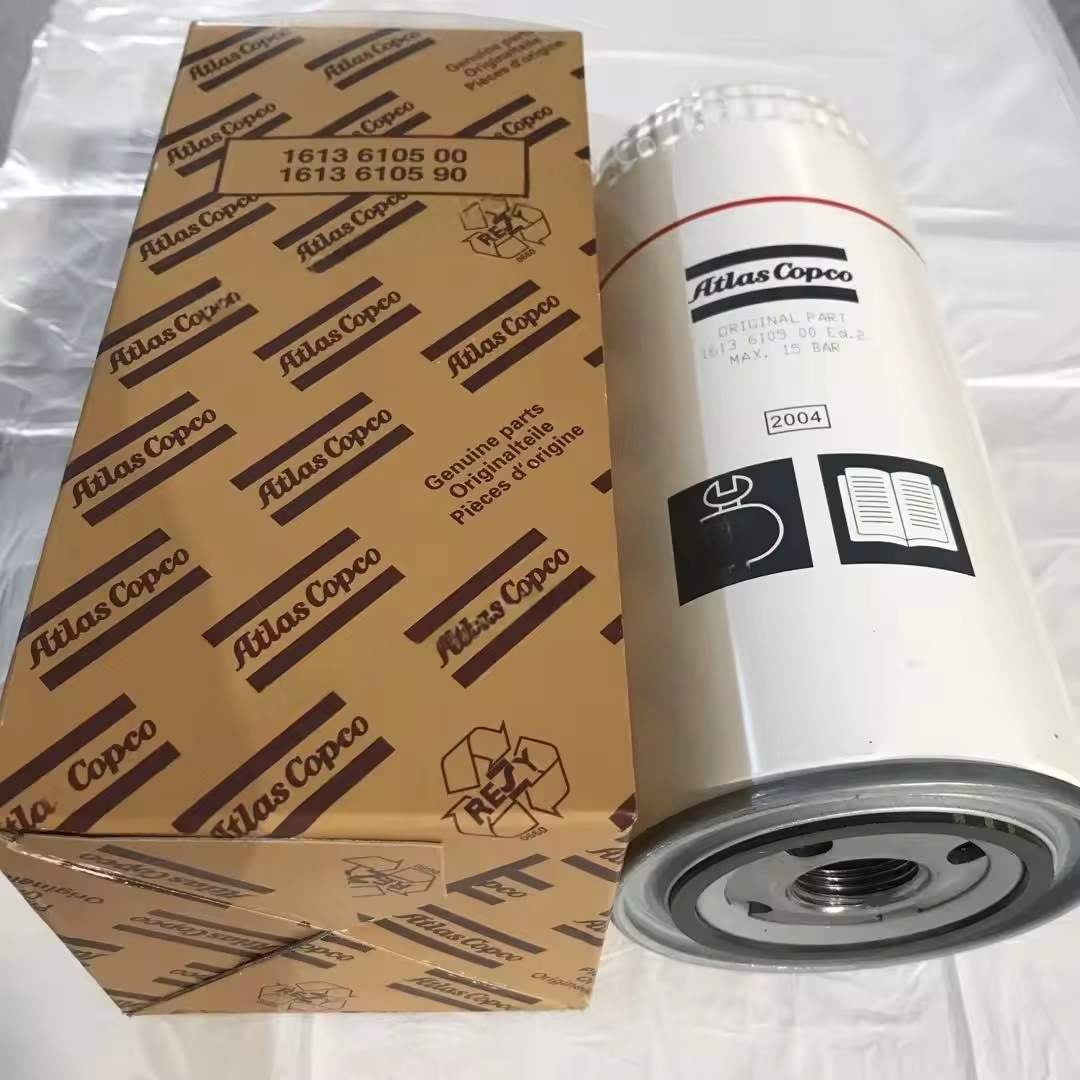

1613610590 Atlas Copco Air Compressor Filter Oil Original

I. Kjernefunksjoner av Atlas Copco skrueluftkompressor generert under smøreoljesirkulasjonen, med en filtreringsnøyaktighet som typisk varierer fra 10 til 25 μm.

Systembeskyttelse: Forhindre forurensninger i å komme inn i kritiske deler som lagre og rotor -meshingoverflater, unngå unormal slitasje, fastkjøring eller skade på selene.

Vedlikehold av oljekvalitet: Reduser den katalytiske oksidasjonseffekten av forurensninger på smøreolje, og forsinker forverringshastigheten til oljen.

Ii. Struktur og typer Atlas Copco skrueluftkompressor

Grunnleggende struktur

Sammensatt av et hus (laget av metallmateriale, bærende systemoljetrykk), filterelement (kjernefiltreringskomponent) og bypass -ventil (beskyttelsesenhet):

Filterelement: For det meste laget av brettet filterpapir eller metallnett, bruker noen avanserte produkter glassfiberkomposittmateriale, og avskjærer urenheter gjennom mikroporer.

Omkjøringsventil: Når filterelementet blir tilstoppet og trykkforskjellen overstiger den innstilte verdien (vanligvis 0,3-0,5 MPa), åpnes det automatisk for å sikre at smøreoljen fortsetter å sirkulere (unngå at verten går tom for olje), og varsler samtidig behovet for å erstatte filterelementet.

Vanlige typer

Oljeinnløpsfilter: Installert ved oljepumpens sugeport, filtrering av større partikkelforurensninger i oljetanken (lavere nøyaktighet, vanligvis 30-50 um), og beskytter oljepumpen.

Trykkoljefilter: Installert på rørledningen fra oljepumpeutløpet til hovedenheten, med høy filtreringsnøyaktighet (10-20 μm), som er hovedfiltreringstrinnet.

Returoljefilter: Installert i rørledningen til oljetanken, og filtrerer urenheter fra oljen kom tilbake fra hovedenheten, og forhindrer forurensning av oljen i tanken.

Iii. Arbeidsprinsipp for Atlas Copco skrue luftkompressor

Smøreolje drives av oljepumpen og kommer inn i oljefilteret, når de passerer gjennom mikroporekanalene til filterelementet, blir urenheter avskjæres på overflaten eller inne i filterelementet, og rene olje strømmer ut fra stikkontakten og kommer inn i smøredelene på hovedenheten. Når filterelementet blir tilstoppet og trykkforskjellen mellom innløpet og stikkontakten når den innstilte verdien av bypass-ventilen (vanligvis 0,3-0,5 MPa), åpnes bypass-ventilen, slik at oljen kan passere direkte gjennom bypass-kanalen inn i systemet (på dette tidspunktet har ikke oljen passert gjennom filteret og må byttes ut umiddelbart).

IV. Viktige ytelsesindikatorer på Atlas Copco skrue luftkompressor

Filternøyaktighet: Minimum partikkeldiameter som effektivt kan bli oppfanget, jo høyere er nøyaktigheten (jo mindre verdi), jo bedre er filtreringseffekten, vanligvis krever ≥ 10 μm.

Forurensende kapasitet: Den totale mengden urenheter som filterelementet kan imøtekomme, jo større er kapasitet, jo lengre levetid.

Trykktap: Trykktapet av et nytt filterelement skal være ≤ 0,1 MPa, for høyt vil øke belastningen på oljepumpen og redusere systemeffektiviteten.

Omkjøringsventilåpningstrykk: Trenger å matche systemdesignet, for lavt kan føre til at ufiltrert olje kommer inn i hovedenheten, for høyt kan forårsake overtrykk av rørledningen.

V. Vanlige feil og vedlikehold av Atlas Copco skrueluftkompressor

Filterelementblokkering

Symptomer: Økt trykkforskjell før og etter oljefilteret (over 0,3 MPa), unormalt oljetrykk, økt temperatur på hovedenheten.

Årsaker: Langvarig mangel på utskifting av smøreolje, overdreven støv i miljøet, økt slitasje av hovedenheten som resulterer i en stor mengde rusk.

Behandling: Bytt ut filterelementet umiddelbart, sjekk om oljekvaliteten har blitt dårligere (om nødvendig endre oljen), undersøk årsaken til hovedenhetens slitasje.

Omkjøringsventilfeil

Skade: Når filterelementet er blokkert, åpnes ikke bypass -ventilen, noe som forårsaker strømbrudd av forsyningen, brenner hovedenheten ut på grunn av mangel på olje; eller bypass -ventilen åpnes for tidlig, ufiltrert olje kommer inn i systemet.

Behandling: Erstatt bypassventilkomponenten, kalibrer ventilens åpningstrykk regelmessig.

Lekkasje

Årsaker: Aldring tetningsdeler av oljefilterhuset, løse installasjonsbolter.

Behandling: Bytt ut tetningspakningen, stram boltene i henhold til det spesifiserte dreiemomentet, forhindre oljelekkasje som fører til en reduksjon i oljenivået.
