1320604630 Atlas Copco

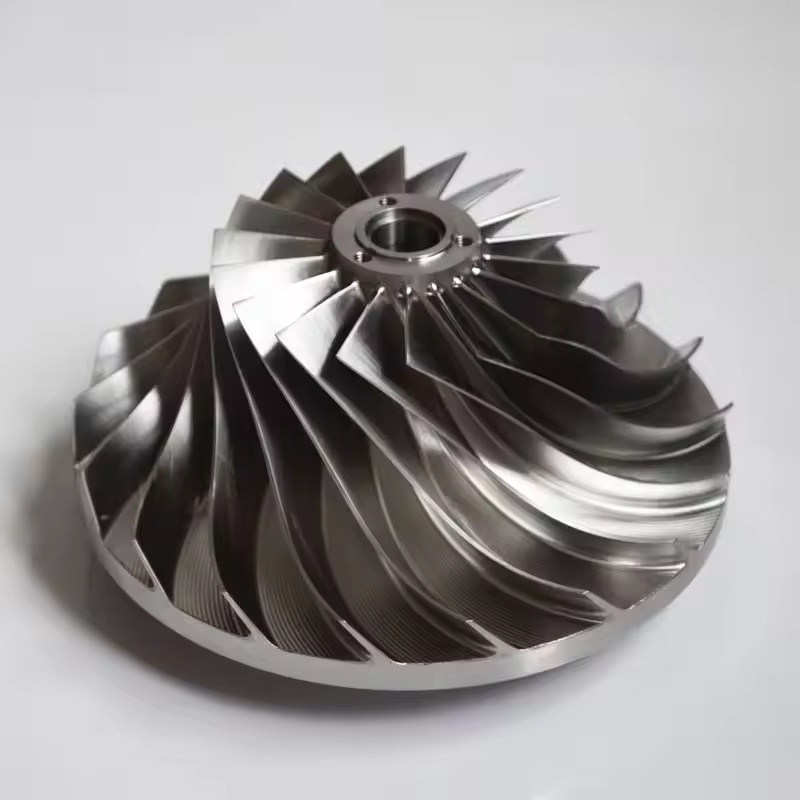

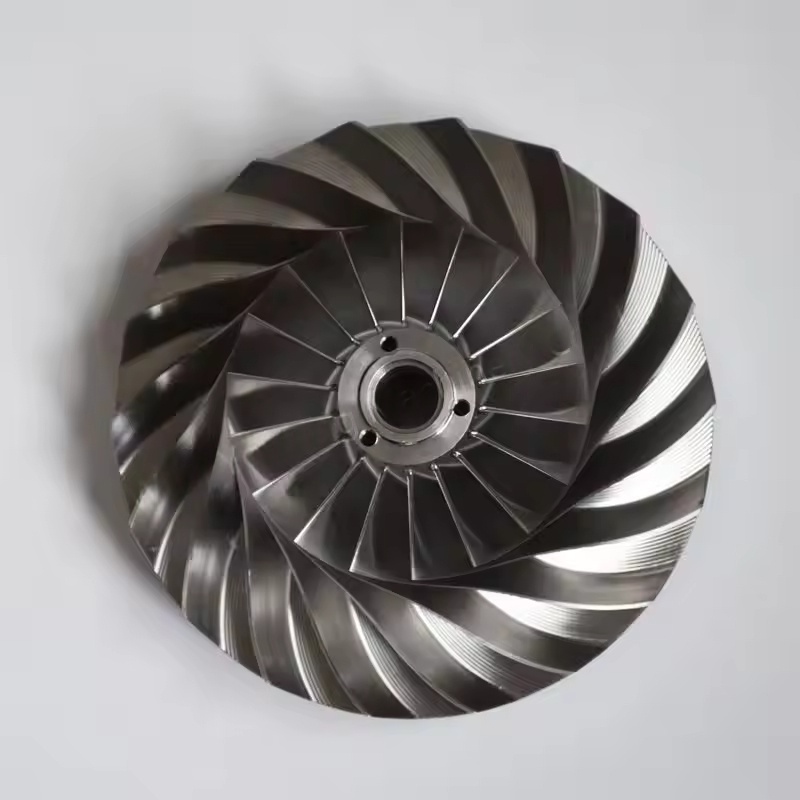

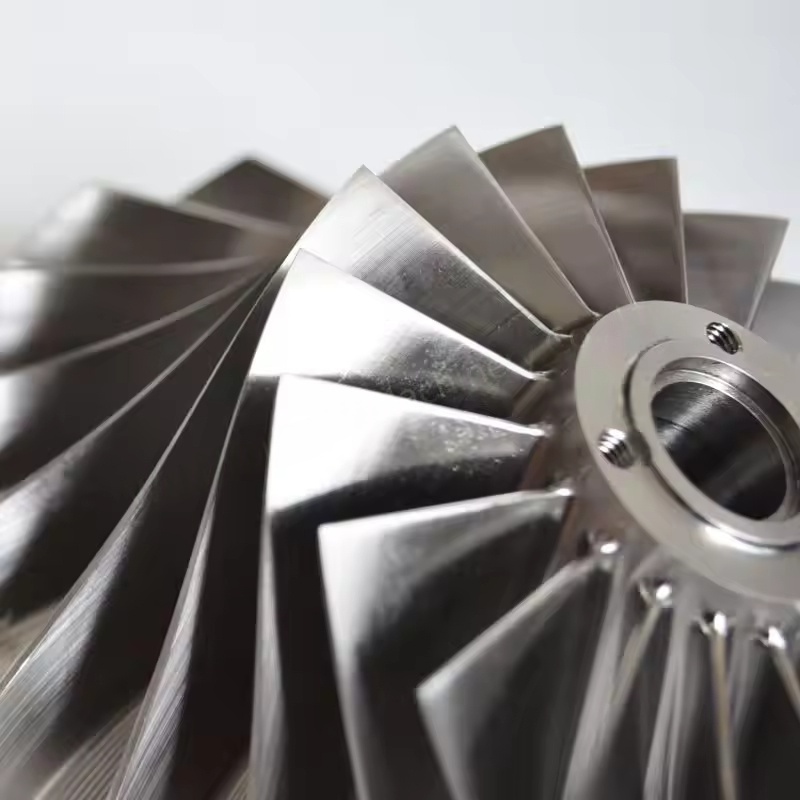

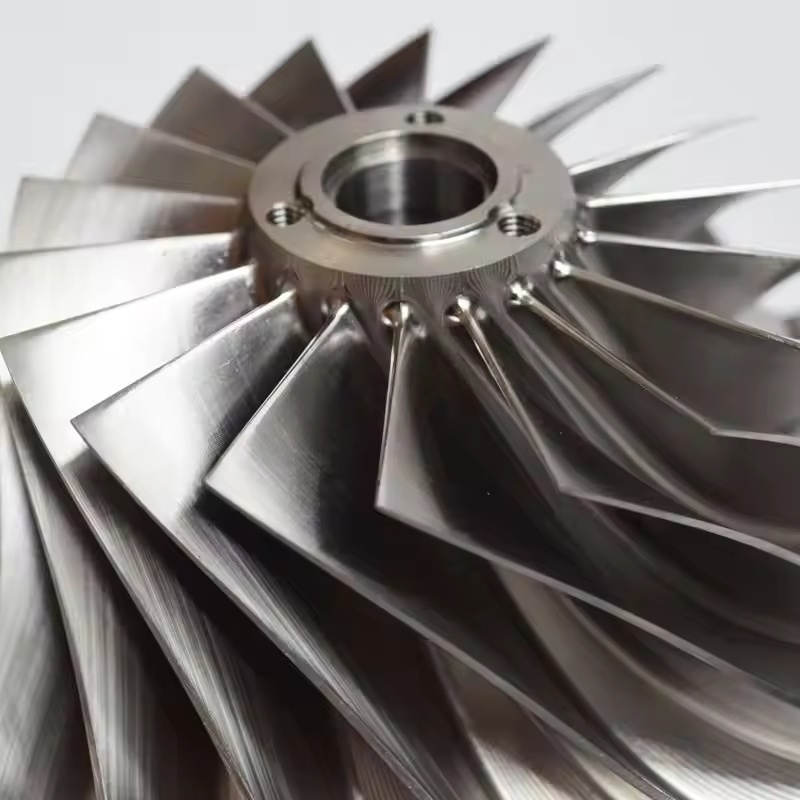

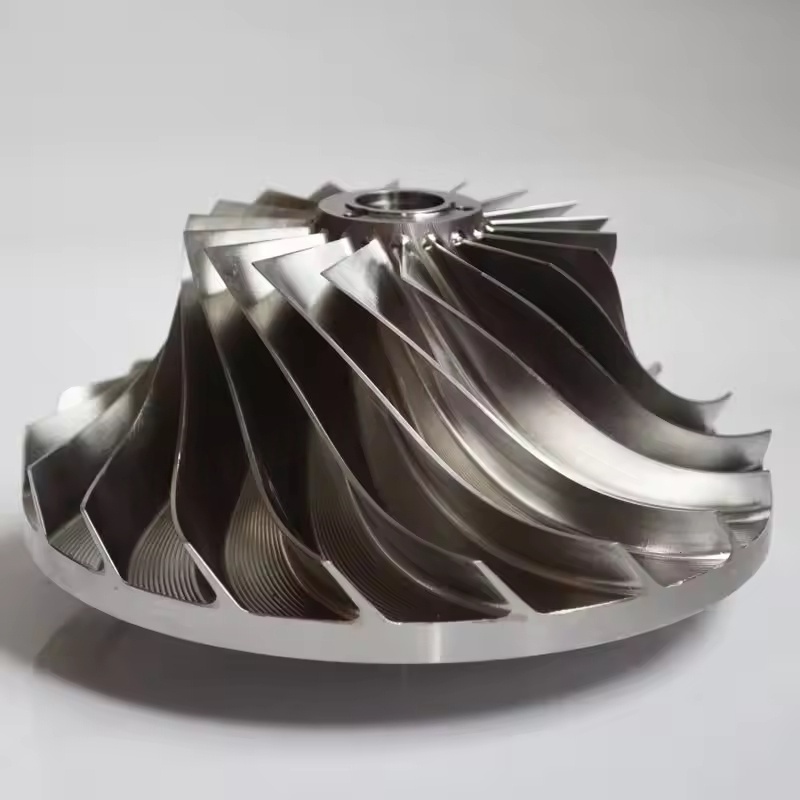

Skovlhjulet av typen snekkehjul i Atlas Copco sentrifugalluftkompressorer. 1. Kjernefunksjon

Løftehjulet roterer med høy hastighet (typisk tusenvis til titusenvis av omdreininger per minutt), ved hjelp av sentrifugalkraft for å akselerere og komprimere luften som kommer inn i løpehjulet, og konvertere mekanisk energi til den kinetiske energien og trykkenergien til gassen, som er nøkkelleddet for å oppnå luftkompresjon. I flertrinns kompresjonsstrukturen til sentrifugalluftkompressorer, må pumpehjulet kombineres med diffusorer, bend og andre komponenter for gradvis å øke gasstrykket til målverdien.

2. Høy-aluminium impeller egenskaper

Materialefordeler: Laget av høystyrke-aluminium (som aluminium av romfartskvalitet), den har egenskapene til lav tetthet og lav vekt, noe som kan redusere treghetskraften og akselbelastningen betydelig under løpehjulets rotasjon, redusere energitapet og er egnet for middels og lavt trykk, middels hastighet arbeidsforhold.

Behandlingsytelse: Aluminium er lett å bearbeide til form, og kan realisere komplekse bladoverflatedesign (som bakoverbuede blader), optimalisere luftstrømkanalen, redusere strømningstap og forbedre kompresjonseffektiviteten.

Bruksscenarier: Brukes ofte i middels og laveffekt sentrifugale luftkompressorer, eller i scenarier der det er høyere krav til utstyrs lettvekt og energiforbrukskontroll.

3. Metall impeller egenskaper

Materialvalg: Bruk for det meste høystyrkelegert stål (som krom-molybdenstål, nikkelbaserte legeringer) eller titanlegeringer, med utmerket motstand mot høy temperatur og høytrykk, mekanisk styrke og utmattelsesmotstand langt høyere enn aluminium, i stand til å motstå høyere rotasjonspåkjenninger.

Tilpasningsevne til arbeidsforhold: Egnet for store sentrifugale luftkompressorer med høy rotasjonshastighet og høyt kompresjonsforhold, eller industrielle miljøer med høyere middeltemperatur og sporforurensninger (som i kjemisk industri og kraftindustri), som er i stand til å motstå harde mekaniske og termiske belastninger i lang tid.

Stabilitet: Metallmaterialet har bedre stivhet, sterkere vibrasjonsdempende evne under høyhastighetsrotasjon, noe som bidrar til å redusere støyen fra enheten og forlenge levetiden til relaterte komponenter som lagre.

4. Design og produksjonsfunksjoner

Aerodynamisk optimalisering: Formen på impellerbladene (som foroverhelling, bakoverbøyning, radiell), innløps- og utløpsvinkler, hjuldiameter osv. er alle optimalisert gjennom simulering av fluiddynamikk (CFD) for å sikre jevn luftstrøm, redusere virvel- og sjokktap og forbedre isolasjonseffektiviteten.

Presisjonsbehandling: Bruk femakset koblingsbehandling, total smiing, etc., for å sikre størrelsesnøyaktigheten og dynamisk balanseytelse til løpehjulet, unngå vibrasjoner som overskrider standarder på grunn av ujevn massefordeling, og sikre sikker drift.

Korrosjonsbehandling: Noen metallhjulsoverflater vil gjennomgå forkromning, keramisk sprøyting, etc., for å øke korrosjonsmotstanden og slitestyrken, egnet for trykkluftmiljøer med høyere fuktighetsinnhold eller svak korrosivitet.
