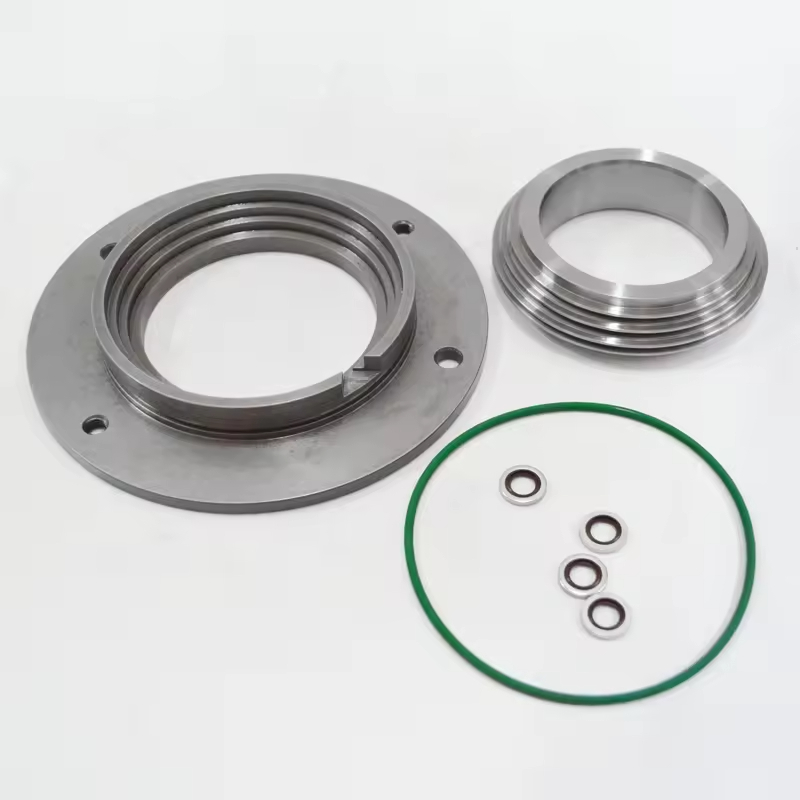

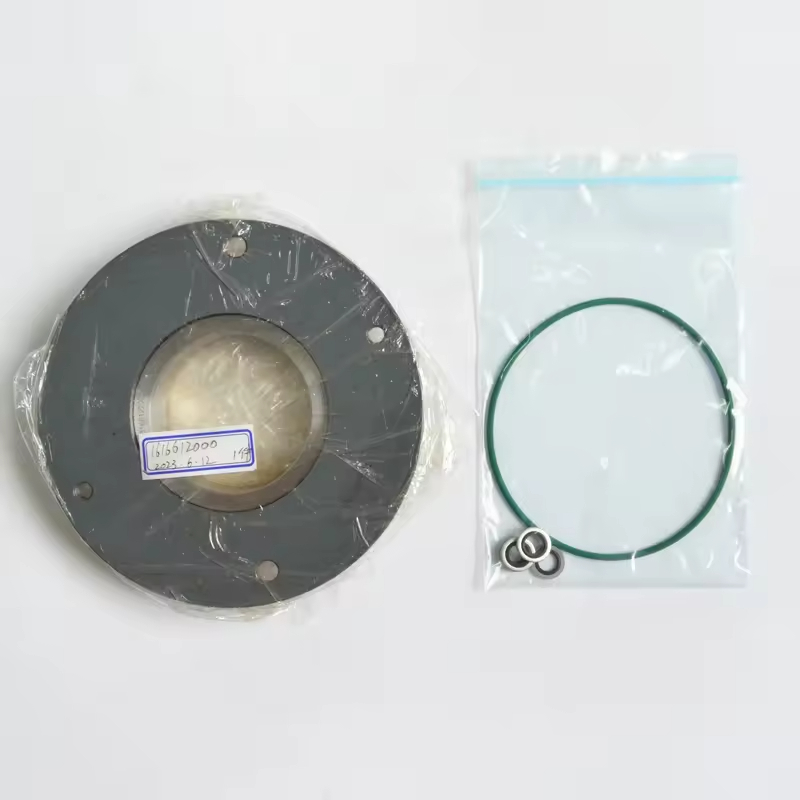

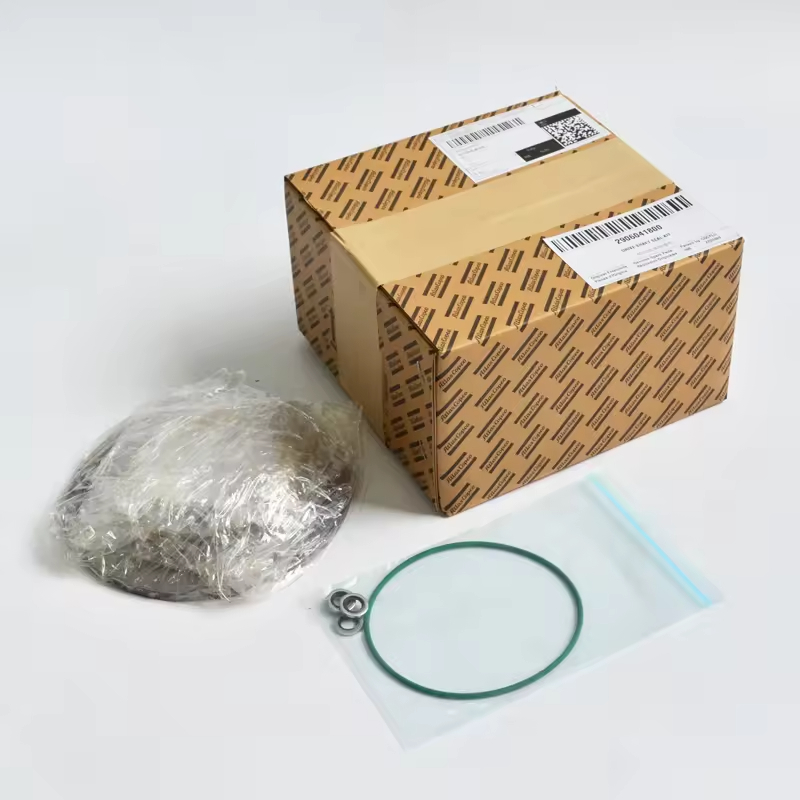

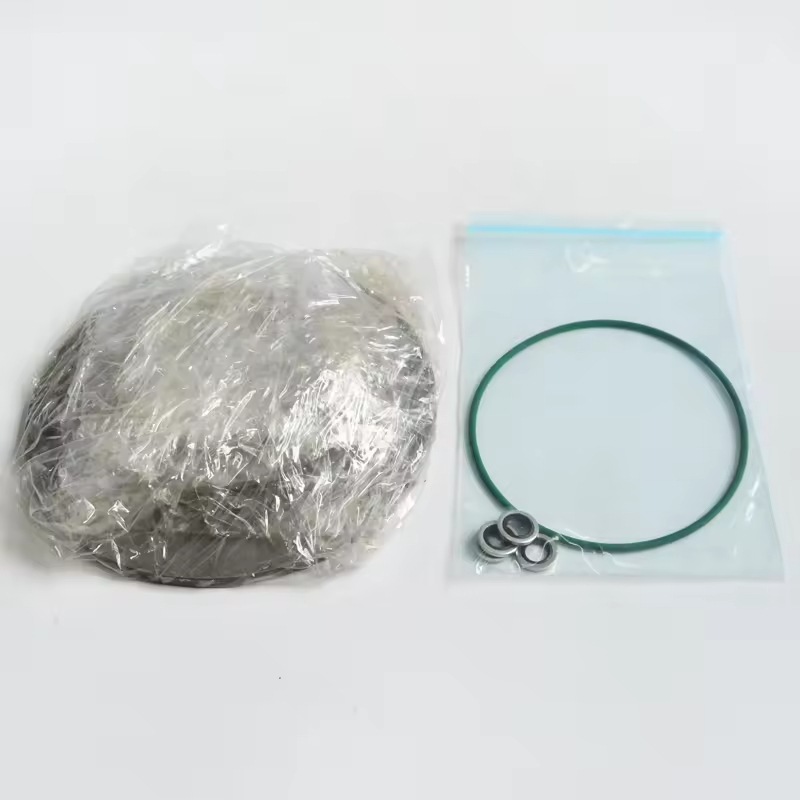

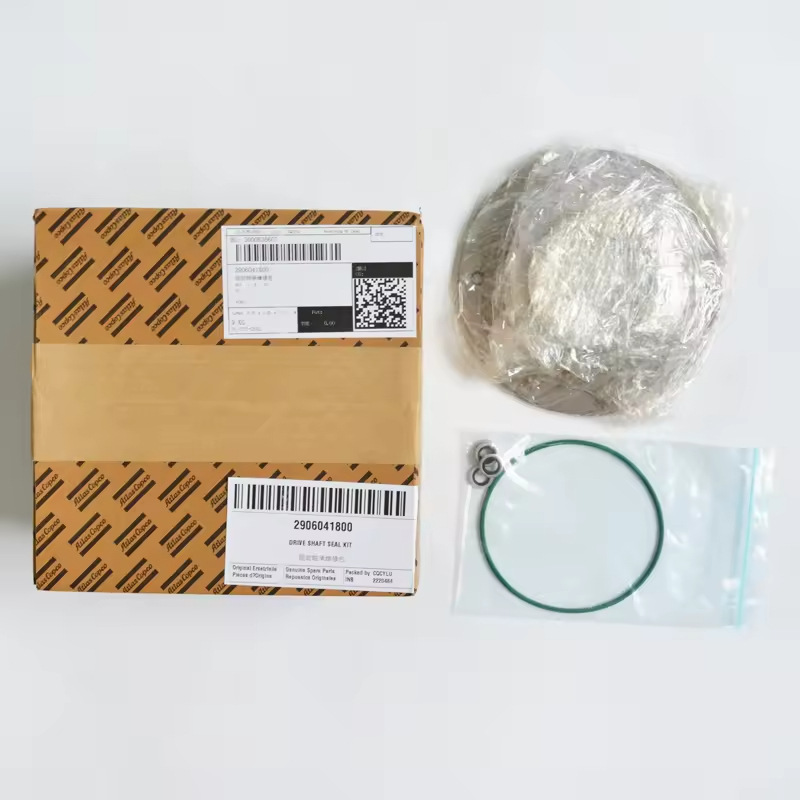

Kjernekomponentene i transmisjonsakselet for Atlas Copco Air Compressors
Avhengig av modellen inkluderer den vanligvis:
Hovedoljeforsegling (innrammet gummi oljetetning eller polytetrafluoroetylenoljeforsegling, oljebestandig, temperaturbestandig)
Støvforsegling (forhindrer at ytre urenheter kommer inn)
Magnetisk gjennomføring (noen modeller er utstyrt, og reduserer direkte slitasje mellom skaftet og tetningen)
O-ring eller tetningspakning (Hjelpeforsegling, egnet for installasjonsoverflaten på huset)
Installasjonsverktøy (noen originale sett inneholder spesielle demonterings- og monteringshylser)
Søknadsfunksjoner og tekniske krav
Materialkompatibilitet:
Oljede modeller (for eksempel GA-serier): Oljetetningene bruker stort sett nitrilgummi (NBR) eller fluorubber (FKM), i stand til å motstå mineralolje og arbeidstemperaturer på 100-120 ℃
Oljefrie modeller (for eksempel ZR-serier): Bruk EPDM- eller PTFE-materialer for matkvalitet for å unngå å forurense trykkluften
Store enheter (for eksempel GA90 og over) kan bruke en kombinert tetningsstruktur for å balansere høyt trykk og høye rotasjonshastighetsscenarier
Ytelsesparametere:
Gjeldende akseldiameter: Avhengig av overføringakselespesifikasjonen er fellesområdet φ25-φ60mm
Arbeidstrykk: Tider generelt 0-16bar (standardmodeller) eller høyere trykk (høyttrykksmodeller)
Hastighetstilpasning: oppfyller de dynamiske tetningskravene under den nominelle rotasjonshastigheten til kompressoren (vanligvis 1500-3000 rpm)
Erstatnings- og vedlikeholdspunkter
Modellmatching:
Det er nødvendig å strengt velge luftkompressormodellen (for eksempel GA11, GA37, GX7, etc.) og transmisjonsskaftspesifikasjonen. Tetningsdimensjonene til forskjellige serier varierer veldig
Det anbefales å henvise til maskinnummeret
Installasjonsforholdsregler:
Før utskifting, tøm smøreoljen, rengjør skaftoverflaten og installasjonssetet, fjern slitasje merker eller burrs
Når du installerer, bruk spesielle verktøy for å trykke på, unngå deformasjon av oljetrekkleppen (strengt forbyr banking)
Leppen må belegges med en liten mengde ren smøreolje (oljemodeller) eller spesiell smørefett (oljefrie modeller)
