Kjernefunksjonene og funksjonene i sjekkventilenheten til Atlas Copcos oljefrie kompressorer
Enveis strømningskontroll: lar bare trykkluft strømme fra kompressorutløpet til lagringstanken eller nedstrøms systemet, og forhindrer at luft strømmer tilbake til kompressorenheten under avstengning og unngår skade på rotoren, sylinderen og andre kjernekomponenter på grunn av tilbakestrømmen av smørende olje (hvis noen) eller kondensatvann.
Oljefri kompatibilitet: Ved bruk av tetningsmaterialer i matkvalitet eller medisinsk kvalitet (for eksempel EPDM, PTFE), er den kompatibel med oljefrie kompresjonsmiljøer, og unngår forurensning av trykkluft på grunn av aldring av tetningskomponentene.
Trykktilpasning: Avhengig av modellen er arbeidstrykket typisk 0-10bar (standardtype) eller 0-40bar (høytrykkstype), noe som sikrer pålitelig tetning i det designet trykkområdet.

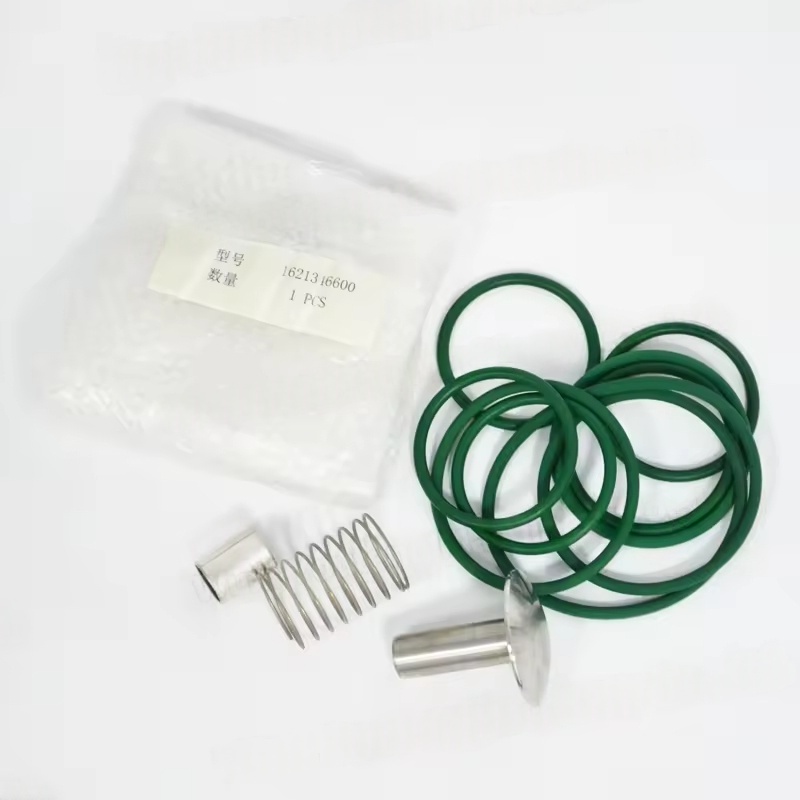

Typiske komponenter
Kontroller ventilkroppen (vanligvis laget av aluminiumslegering eller rustfritt stål, korrosjonsbestandig)
Ventilkjerne (med veiledende struktur, som sikrer presis drift)
Våren (gir lukkende kraft, kontrollerende åpningstrykk)
Tetningspakning / O-ring (spesielt oljefritt materiale, temperaturbestandig-20 ~ 120 ℃)
Installasjonsflens eller gjenget grensesnitt (betegnet i henhold til modellen, ofte G-tråd eller flensforbindelse)
Gjeldende modeller og erstatningsforholdsregler
Modellmatching:
Små oljefrie maskiner (for eksempel GA 3-7 VSD+ oljefri) bruker vanligvis kompakte sjekkventiler med gjengede tilkoblinger
Store oljefrie skruekompressorer (for eksempel ZR 160-315) er for det meste av flensetypesjekkventilenheter med bufferdesign
Det er nødvendig å spørre den originale utstyrsprodusentens delenummer basert på maskinmodellen (for eksempel ZT15, ZD75, etc.) og serienummer for å unngå størrelse eller trykkmatches
Feilvirkning:
Feil i sjekkventilen kan forårsake: Rask fall i systemtrykket etter nedleggelse, overdreven belastning på kompressoren under oppstart, risiko for omvendt rotasjon av hovedenheten (spesielt for variable frekvensmodeller), forurensning av nedstrøms luft, etc. Erstatning er nødvendig i tid.
For spesifikk delinformasjon anbefales det å gi den komplette modellen til kompressoren (for eksempel ZR250 VSD FF) og produksjonsåret for å spørre om det nøyaktige sjekkventilenheten og installasjonshåndboken gjennom
