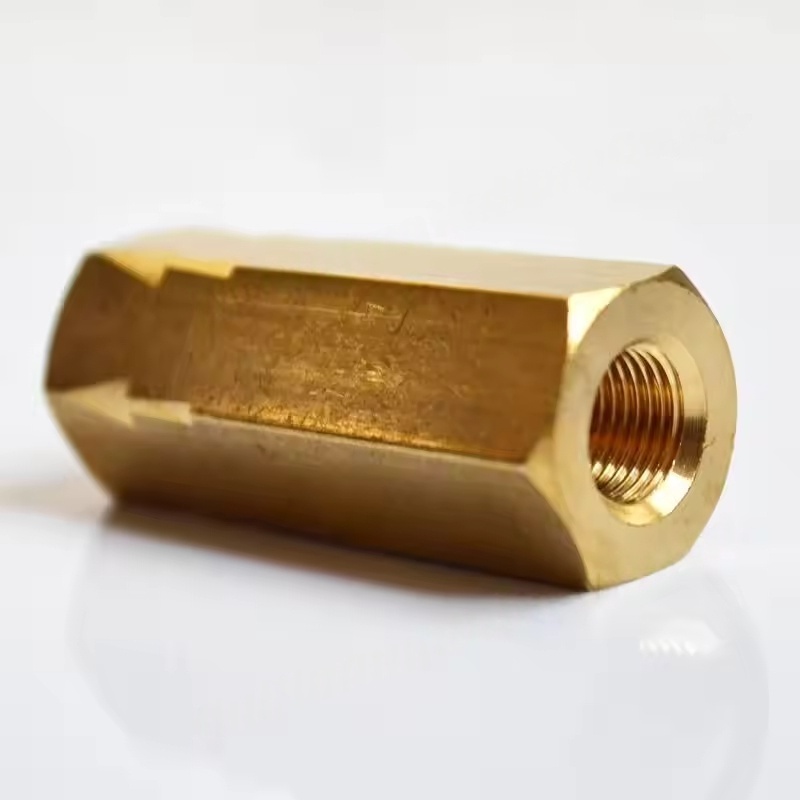

1. Ventilkroppen til ikke-avkastningsventilenheten til luftkompressoren
Funksjon: Som det ytre skallet til hele enheten, rommer den de interne kjernekomponentene og kobler rørledningene.
Materiale: Valgt basert på arbeidstrykket og mellomstore egenskaper inkluderer vanlige materialer støpejern (egnet for lavtrykksforhold), støpt stål (middels høyt trykk) og rustfritt stål (for etsende miljøer som mat- og farmasøytisk industri).
Struktur: Vanligvis i en rett gjennom eller høyre vinkeltype, har den væskekanaler inni for å sikre jevn luftstrømning.
2. Ventilkjernen (ventilskiven) for ikke-avkastningsventilenheten til luftkompressoren
Funksjon: Kontrollerer retningen på luftstrømmen, og tillater bare enveisstrøm (fra luftkompressoruttaket til lagringstanken eller nedstrøms rørledninger), og forhindrer omvendt strømning.
Vanlige typer:
Løftetypeventilkjerne: beveger seg opp og ned langs ventil kroppsaksen, har god tetningsytelse, egnet for rørledninger med små diameter.
Ventilkjernen i svingtypen: Åpner ved å rotere rundt hengselaksen, har lav motstand, egnet for høystrøm, scenarier med stor diameter.
Ventilkjernen i kuletypen: Tetninger gjennom ballens selvvekt eller vårkraft, har en enkel struktur og rask respons.
Materiale: For det meste laget av slitasjebestandige metaller (for eksempel messing, duktilt jern), noen høye presisjonsscenarier bruker ingeniørplast (for eksempel polytetrafluoroetylen) for å forbedre tetningsytelsen.
3. Tetningskomponenter i ikke-avkastningsventilenheten av luftkompressoren
Funksjon: Sikrer lufttettheten når ventilkjernen er i kontakt med ventilsetet og forhindrer lekkasje.
Vanlige materialer:
Nitrilbutadiengummi (NBR): God oljemotstand, egnet for vanlige luftkompressorsystemer.
Fluorubber (FKM): Resistent mot høye temperaturer og kjemisk korrosjon, egnet for høye temperaturer eller spesielle middels miljøer.
Metallforseglingsoverflate: oppnår tetning gjennom de presisjonsmaskinerte metallkontaktoverflatene, egnet for høytrykk, høye temperaturforhold.
4. Fjærer av ikke-avkastningsventilenheten av luftkompressoren
Funksjon: Gi reboundstyrke for å gjøre ventilkjernen tett til å feste seg til ventilsetet når det ikke er noen fremoverluftstrøm, og oppnår forsegling.
Kjennetegn: Vårelastisiteten må samsvare med systemets arbeidstrykk - for mye elastisitet vil øke luftstrømningsmotstanden, for lite kan føre til dårlig tetning.
Materiale: vanligvis laget av rustfritt stål for å forhindre rust og svikt i fuktige eller fete miljøer.
5. Ventilsetet for ikke-avkastningsventilenheten av luftkompressoren
Funksjon: Danner et tetningspar med ventilkjernen, og er den viktigste kontaktflaten for å forhindre omvendt luftstrøm.
Funksjoner: Overflaten må være nøyaktig maskinert (for eksempel polering) for å sikre passformen med ventilkjernen, noen ventilseter kan byttes ut for enkelt vedlikehold.
6. Tilkoblingsgrensesnitt av ikke-avkastningsventilenheten av luftkompressoren
Funksjon: Kobler luftkompressoren eksosport med nedstrøms rørledninger (for eksempel lagringstanker, tørketrommel, etc.).
Vanlige former:
Gjengede grensesnitt (indre tråd / ekstern tråd): for eksempel G -tråd, NPT -tråd, egnet for små diametre (≤DN50).
Flensgrensesnitt: Egnet for rørledninger med stor diameter, og gir fast tilkobling og sterk tetning.
Sveisegrensesnitt: Egnet for høyt trykk, høyt vibrasjonsscenarier, som krever profesjonell sveiseinstallasjon.
Kjernefunksjoner for ikke-avkastningsventilenheten til luftkompressoren
Forhindre tilbakestrømning: forhindrer trykkluften i lagringstanken i å strømme tilbake til luftkompressorens hovedenhet når den stoppes, og unngår omvendt rotasjon av hovedenheten eller smøreolje som skyves inn i sylinderen.
Beskytt systemet: forhindrer kondensvann eller urenheter mot nedstrømsutstyret (for eksempel tørketrommel, filtre) fra å strømme tilbake i luftkompressoren, noe som reduserer risikoen for svikt.
Oppretthold systemtrykket: Sikrer stabiliteten til trykket i lagringstanken etter nedleggelse, og unngår hyppig oppstart av luftkompressoren.
