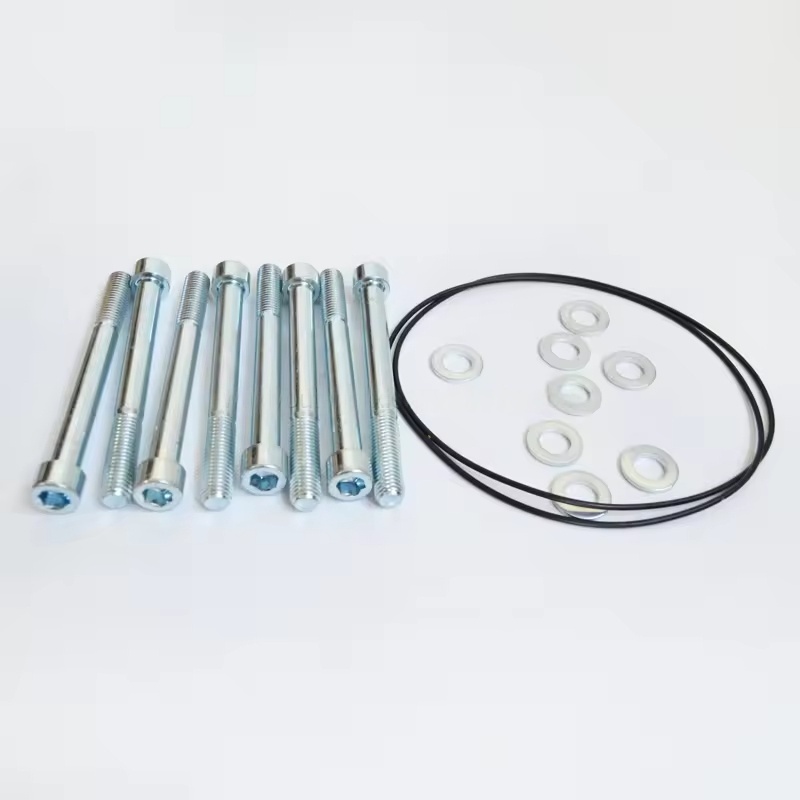

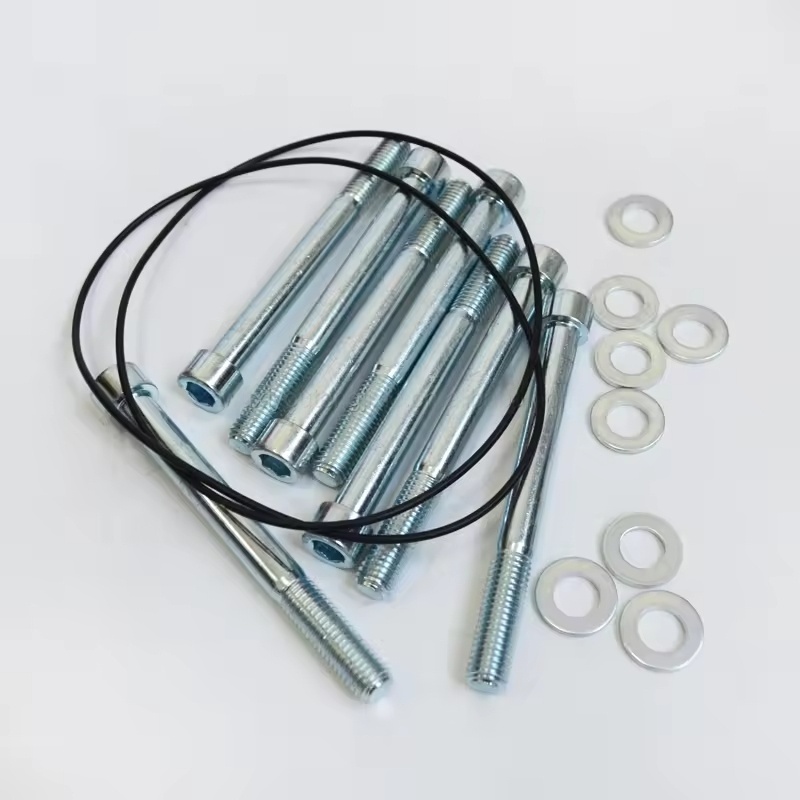

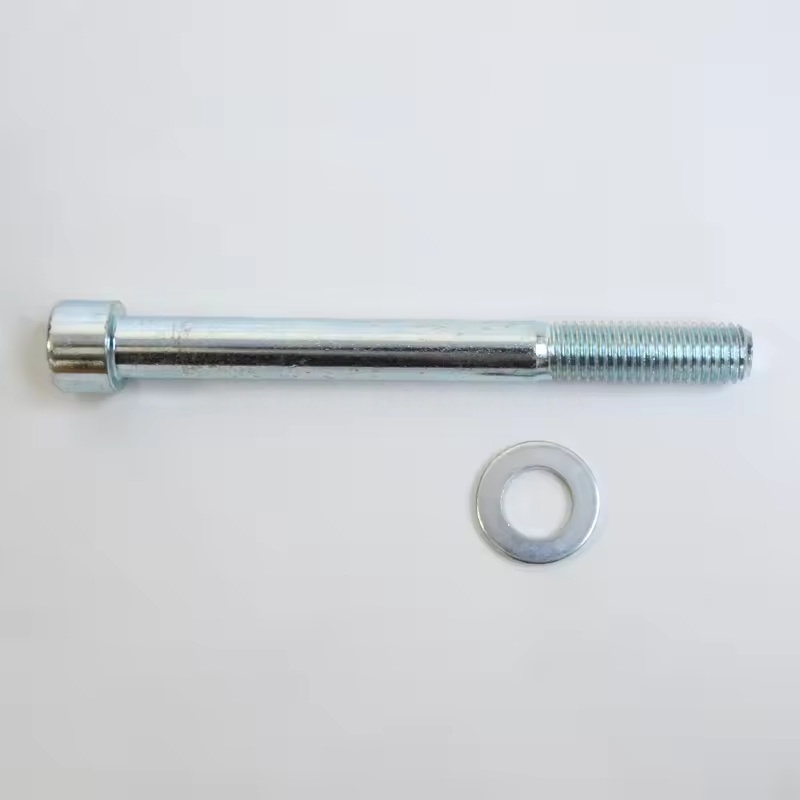

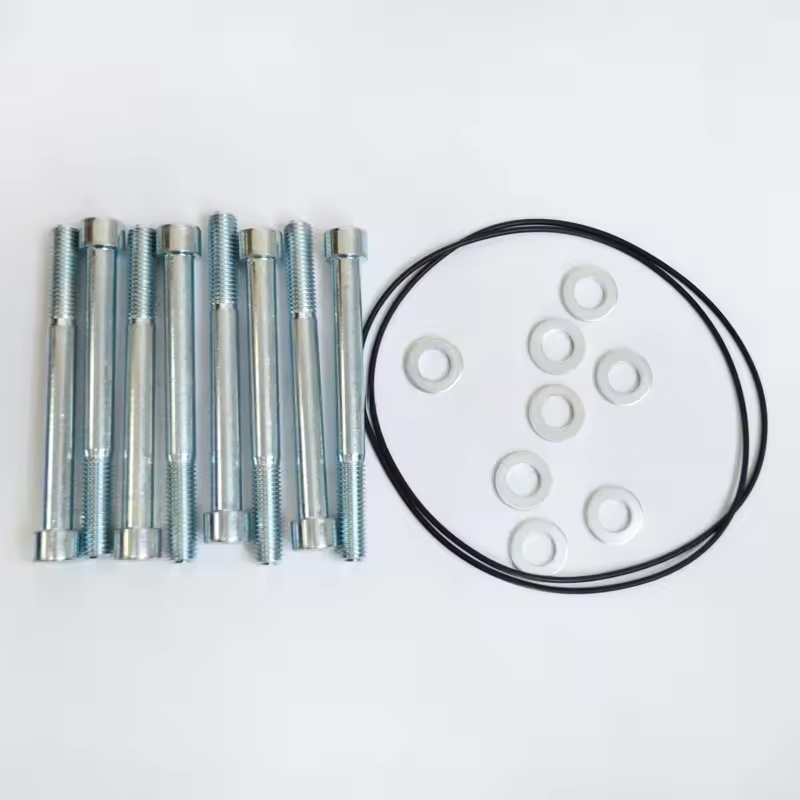

Original Atlas Copco1837003986 tørketrommel for luftkompressor

Hovedkomponentene i Atlas Copco adsorpsjon tørketrommel (for eksempel DD/CD -serien) er:

Doble adsorpsjonstårn

Kjernekomponentene er vanligvis to parallelle trykkresistente tårn, fylt med høyytelsesadsorbenter (for eksempel molekylsik, aktivert aluminiumoksyd), vekslende mellom adsorpsjon (tørkende trykkluft) og regenerering (fjerning av fuktighet), og sikrer kontinuerlig lufttilførsel.

Kontrollventilgruppe

Inkluderer magnetventiler, pneumatiske ventiler, etc., som er samarbeid fra kontrollsystemet for nøyaktig å kontrollere byttet av adsorpsjonstårnene, regenereringseksos, trykkøkning osv., Sikre tørketrommelen i en lukket sløyfe.

Regenereringssystem

Atlas Copco Heater (for noen modeller): Brukes til varmeelementet i "varm regenerering", og gir varme for regenerering av adsorbenter (for eksempel elektriske varmeovner), noe som forbedrer regenereringseffektiviteten.

Gassventil / strømningsmåler: Kontrollerer strømmen og trykket til regenereringsgassen, noe som sikrer regenereringseffekten mens du reduserer tap av luftkompresjon.

Eksosdemper

Installert ved regenerering av eksosporten reduserer den eksosstøy og oppfyller miljøvernkrav.

Filter

Pre-filter (fjerning av olje, støv) og postfilter (fjerner støv fra adsorbenten), beskytter adsorbenten og forbedrer kvaliteten på utløpsluften. Kontrollsystem

Det inkluderer PLC -kontrollere, berøringsskjermer (for noen modeller), sensorer (trykk, temperatur), etc., for å oppnå automatisk drift, statusovervåking og feilalarm.

Dreneringsenhet

Den slipper ut kondensatvannet som genereres under regenereringsprosessen til adsorpsjonstårnet.

Ii. Komponenter i kjøletørkeren (for eksempel FD -serien)

Pre-kjøler / fordamper

Vanligvis en effektiv platevarmeveksler. Forhåndskjøleren brukes til å gjenvinne den kalde luftvarmen og redusere inntakets lufttemperatur; Fordamperen avkjøles direkte trykkluften gjennom kjølemediet, noe som får vanndamp til å kondensere.

Kjøleskapskompressor

Kjernen i kjølesystemet, ved bruk av en effektiv kompressor (for eksempel virveltype), for å gi kontinuerlig kjølekapasitet.

Kondensator

Den er enten luftkjølt eller vannkjølt, og konverterer kjølemediet fra gassformig til flytende tilstand og slipper varme.

Utvidelsesventil / kapillærrør

Kontrollerer kjølemediumstrømmen og trykkreduksjonen, og sikrer effektiv fordampning og varmeopptak av kjølemediet i fordamperen.

Luftvannsseparator

Skiller flytende vann som genereres etter at trykkluften avkjøles, vanligvis ved bruk av sentrifugal- eller baffeldesign.

Automatisk dreneringsenhet

Den slipper ut kondensatvannet som er samlet inn av separatoren, for det meste elektronisk eller float -type, og sikrer grundig drenering og ingen lekkasje av trykkluft.

Filter

Pre-filter (olje- og støvfjerning) beskytter tørketrommelen, og noen modeller inneholder en post-filter for ytterligere luftrensing. Kontrollsystem

Den inkluderer temperaturkontrollere, trykkbrytere, indikatorlys osv., For å overvåke temperaturen og trykket til kjølesystemet, og oppnå automatisk start-stop og feilbeskyttelse.

Iii. Generelle hjelpekomponenter

Trykkmåler / termometer: Viser innløpet og utløpstrykket og temperaturen i sanntid, og letter driftsovervåking.

Sikkerhetsventil: Slipper automatisk trykk når systemtrykket overstiger grensen, og sikrer utstyrets sikkerhet.

Base / ramme: Integrerer alle komponenter for enkel installasjon og vedlikehold.
