2906066000 Atlas Copco

Atlas Copco ZT55-90-seriens luftkompressors tilbakeslagsventilstammejusteringssett 1. Settets sammensetning og funksjon

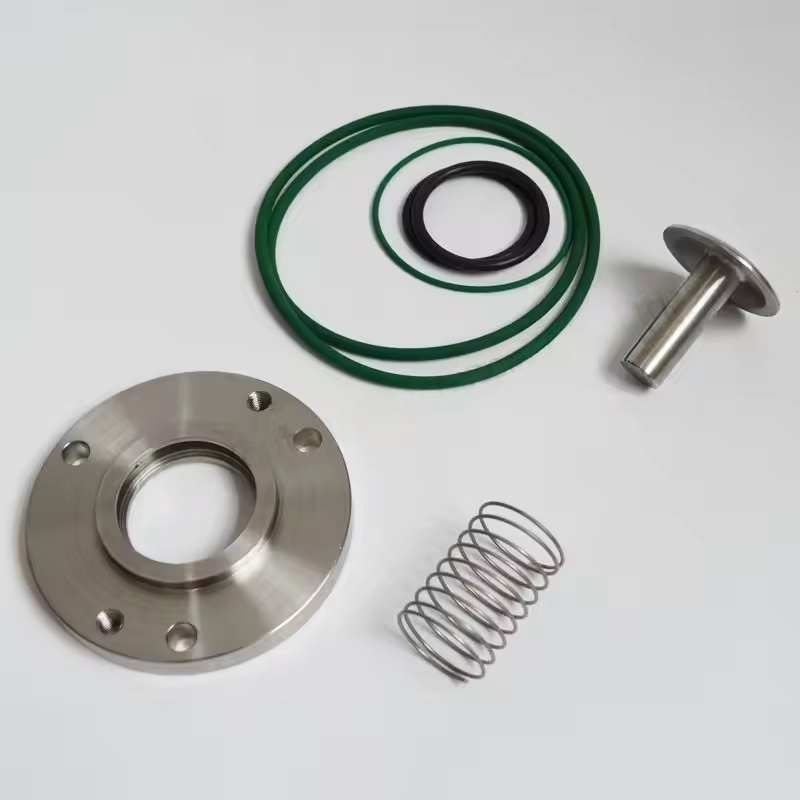

Kjernekomponenter: Inkluderer vanligvis ventilstammejusteringsbolter, låsemuttere, posisjoneringsskiver, tetningsringer og dedikerte justeringsverktøy. Noen sett kan også leveres med ventilstamme-slitasjedeteksjonsmålere eller kalibreringsskalamaler.

Hovedfunksjon: Ved å justere slag, posisjon eller forspenning av ventilstammen, sørg for at åpningsgraden til inntaksventilen samsvarer nøyaktig med kompressorens driftstilstand, unngå unormalt inntaksvolum, trykksvingninger eller økt energiforbruk på grunn av ventilspindelstopp eller slagavvik.

2. Kompatibilitetsegenskaper

Designet spesifikt for skrueluftkompressorer i ZT55-90-serien, som matcher ventilstammens diameter, slagparametere og justeringsmekanismestrukturen til denne modellen for å sikre stabiliteten og nøyaktigheten til justeringsprosessen.

Komponentmaterialer tilpasser seg oljetåken og temperaturmiljøet inne i kompressoren, og unngår rust eller svikt i justeringskomponentene.

3. Inspeksjons- og justeringsscenarier

Regelmessig vedlikehold: Det anbefales å bruke dette settet til å sjekke for slitasje, bøyning av ventilstammen eller fastkjøring forårsaket av karbonavleiringer under 2000-3000 timers drift eller årlig vedlikehold av enheten, og re-kalibrere slaget.

Feilsøking: Når luftkompressoren opplever langsom belastning, manglende evne til å nå det innstilte trykket, hyppig lossing eller unormal økning i energiforbruk, kan det skyldes feil justering av ventilstammen eller slitasje, og dette settet bør brukes til deteksjon og justering.

Etter utskiftingskalibrering: Etter utskifting av inntaksventilenheten eller ventilstammekomponenten, er det nødvendig å bruke justeringssettet for nøyaktig posisjonering for å sikre at klaringen mellom ventilstammen og ventilkjernen, fjæren osv. samsvarer med de originale fabrikkstandardene.

4. Driftspunkter

Justeringstrinn: I henhold til vedlikeholdsmanualen til ZT55-90-modellen, slipp først systemtrykket, fjern inntaksventilens endedeksel, endre lengden på ventilstammen forlengelse gjennom justeringsbolten, og observer trykkresponsen under lasting/lossing gjennom trykkmåleren til de innstilte parametrene er nådd.

Låsing og fiksering: Etter justering, bruk låsemutteren til å fikse ventilspindelens posisjon for å forhindre parameteravvik på grunn av vibrasjon under drift og bytt ut tetningsskiven for å sikre ingen luftlekkasje.

Verktøykompatibilitet: Det anbefales å bruke de dedikerte verktøyene som følger med i settet for å unngå skade på ventilstammen eller utilstrekkelig justeringsnøyaktighet på grunn av inkompatible verktøy.
