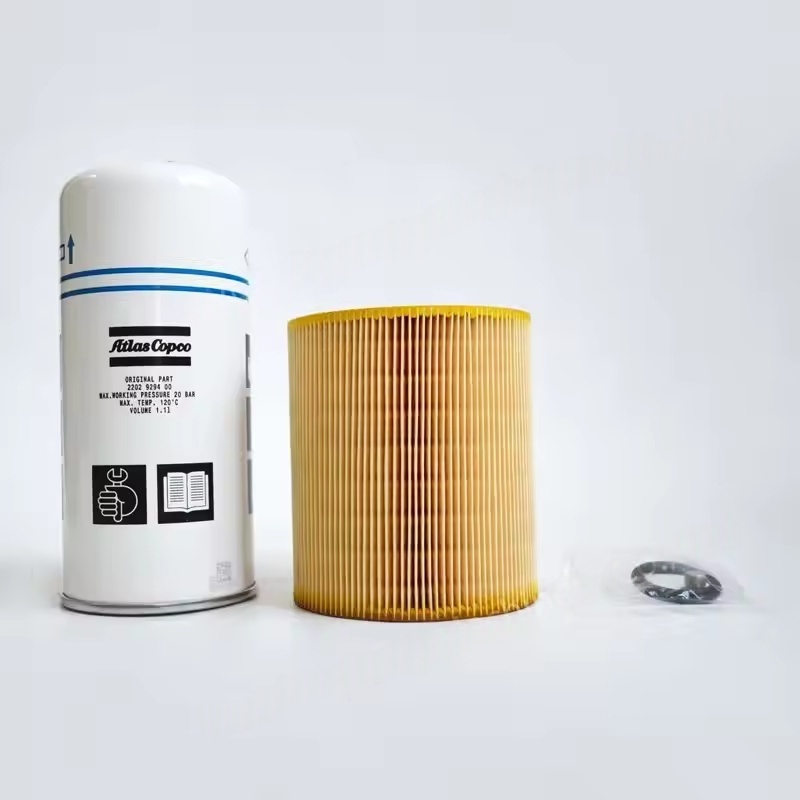

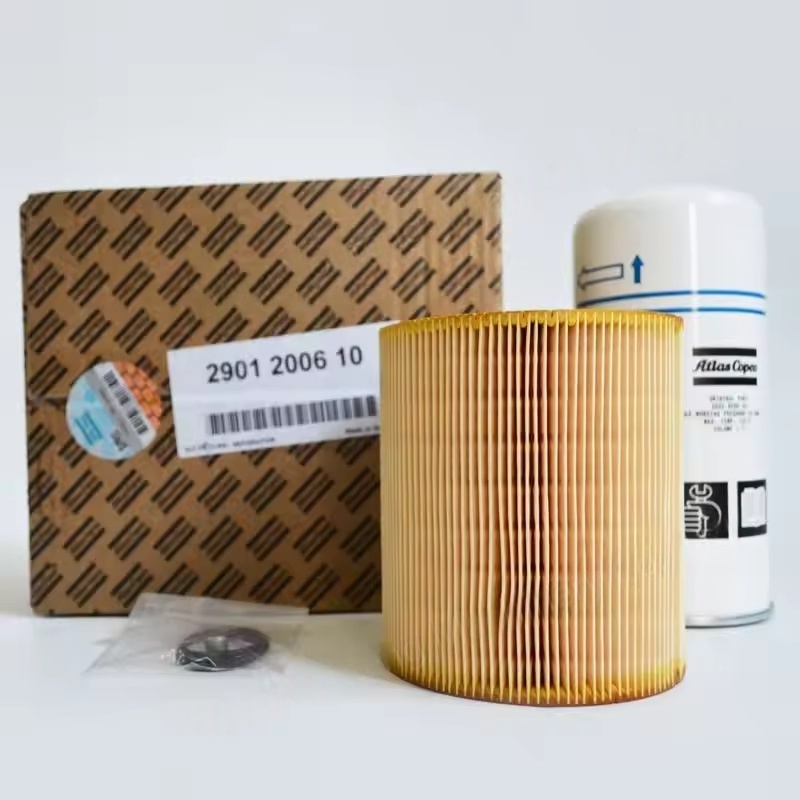

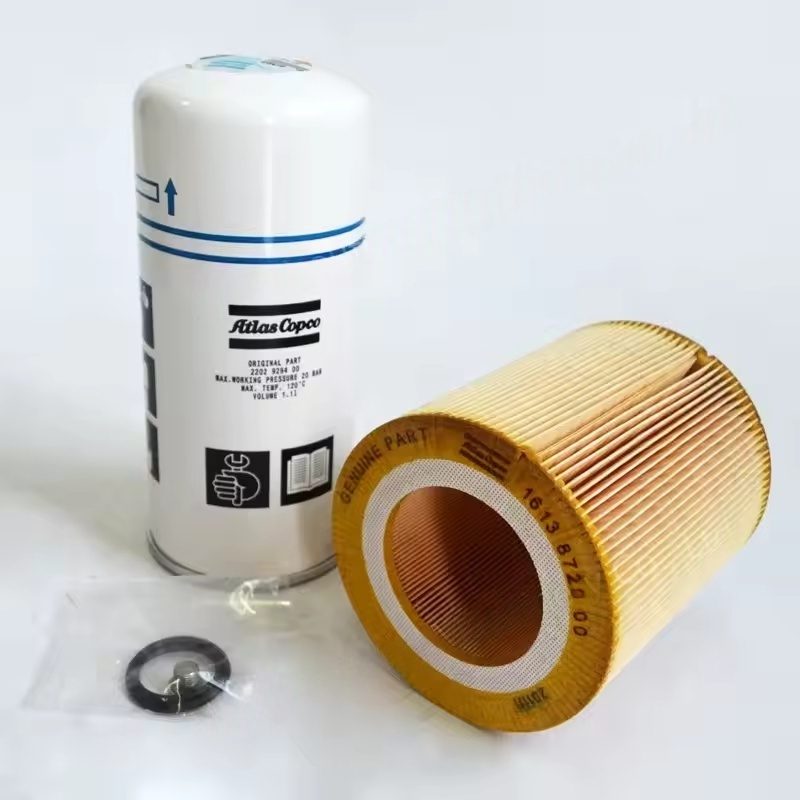

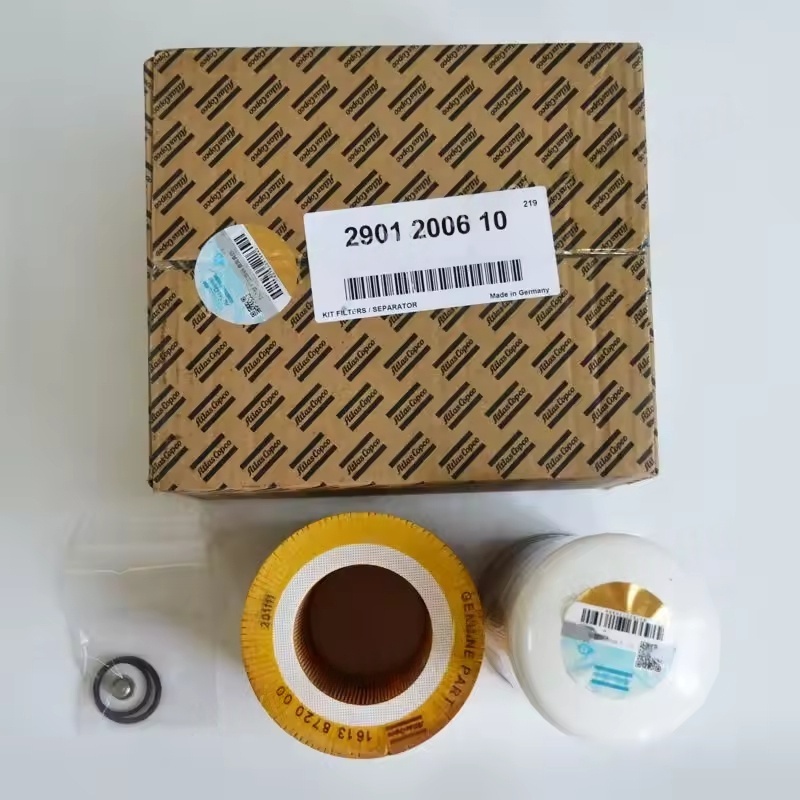

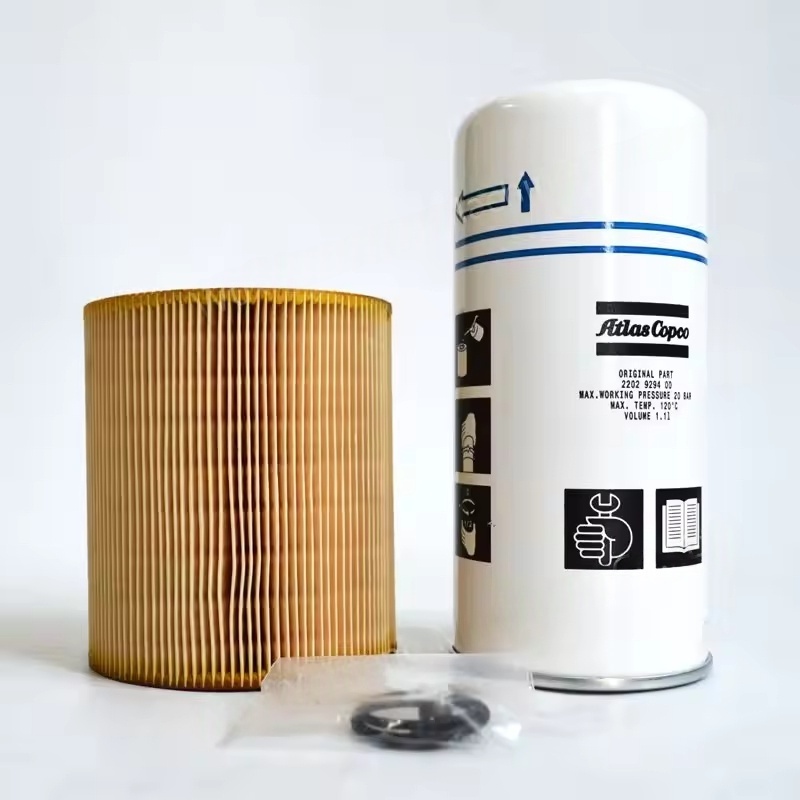

2901200610 Oljefilter Atlas Copco Air Compressor Kit Filter Separator 1625426100 Original

I. Atlas Copco luftfilterkomponenter

Luftfilter brukes til å fjerne støv, partikler, fuktighet og andre urenheter fra den innkommende luften, og forhindrer at de kommer inn i luftkompressorens hovedenhet (for eksempel skrue, stempel, etc.), unngå slitasje, blokkering eller korrosjon av indre deler og reduserer belastningen på påfølgende prosesseringsutstyr.

Hovedkomponenter:

Filterhus (ytre skall)

Laget av metall eller høy styrke plast, og har visse tetnings- og trykkmotstandsegenskaper, beskytter det interne filterelementet og luider luftstrømmen jevnt gjennom. Vanligvis har den innløps- og utløpsgrensesnitt, og noen er utstyrt med trykkforskjellindikatorer (for å minne om erstatning av filterelement).

Filterelement

Materiale: Vanligvis laget av papir, ikke-vevd stoff, glassfiber eller metallnett og forskjellige materialer har forskjellige filtreringsnøyaktigheter (vanligvis fra flere mikrometer til flere titalls mikrometer).

Struktur: For det meste brettet eller sylindrisk, øker filtreringsområdet og forlenger levetiden.

Funksjon: Å fange faste partikler og litt fuktighet i luften gjennom avskjæring og adsorpsjon, og filtreringseffektiviteten påvirker direkte luftinntakskvaliteten.

Tetningsdeler

Slik som gummileggingsringer, sikre tetningen mellom filterhuset og filterelementet, samt mellom filterhuset og luftinntaket av luftkompressoren, og forhindrer at ufiltrert luft direkte kommer inn i systemet.

Hjelpekomponenter

Noen filtre er utstyrt med beskyttelsesdeksler (for å forhindre at regnvann og rusk kommer inn), avløpsventiler (for å slippe kondensert vann i filterhuset), eller differensialtrykksbrytere (for å utløse en alarm når filterelementet er tilstoppet).

Ii. Atlas Copco oljefilterkomponenter (med oljegass-separator som kjernen)

Når luftkompressoren fungerer, blandes smøre olje med trykkluft (spesielt for oljeinjisert luftkompressorer). Kjernefunksjonen til oljefilterkomponenten er å skille oljen fra trykkluften, og sikre at den utladede trykkluften har et oljeinnhold som oppfyller standarden (vanligvis ≤ 3 ppm), og samtidig gjenvinne smøreoljen for resirkulering.

Hovedkomponenter:

Oljegas separasjonstank

Metalltrykkskar, etter at blandingen av trykkluft og smøreolje kommer inn i tanken, skilles den opprinnelig gjennom volumekspansjon, sentrifugalkraft, etc. (grov separasjon), og større oljedråper faller til bunnen på grunn av tyngdekraften.

Olje-gass separasjonsfilterelement

Materiale: flerlags komposittfiltermateriale (for eksempel glassfiber, polyesterfiber, etc.), med hydrofobe egenskaper, som er i stand til å adsorbere bittesmå oljedråper.

Funksjon: Utføre fin filtrering på den separerte trykkluften, gjennom diffusjons- og avskjæringsprinsipper, kondenserende mikrometer-størrelse oljedråper i større oljedråper og returnere dem til oljetanken.

Ytelsesindikatorer: Separasjonseffektivitet (direkte påvirker kvaliteten på trykkluft), støvbeholderkapasitet (bestemme levetid), trykkforskjell (øker når filterelementet er tilstoppet, og krever rettidig erstatning).

Oljeturssystem

Returoljerør: Veiledning av den separerte smøreoljen fra bunnen av separasjonstanken tilbake til luftkompressorens hovedenhet (for eksempel skruekompresjonskammer), noe som reduserer drivstofforbruket.

Returoljekontrollventil: Forhindrer retur av smøreolje når kompressoren stopper, og unngår oljesprøyting under neste oppstart.

Sikkerhets- og overvåkningskomponenter

Sikkerhetsventil: Slipper automatisk trykk når trykket i separasjonstanken overstiger grensen og beskytter utstyret.

Oljivåspeil / sensor: Overvåking av oljenivået i oljetanken for å sikre normalt smøresystemforsyning av olje.
