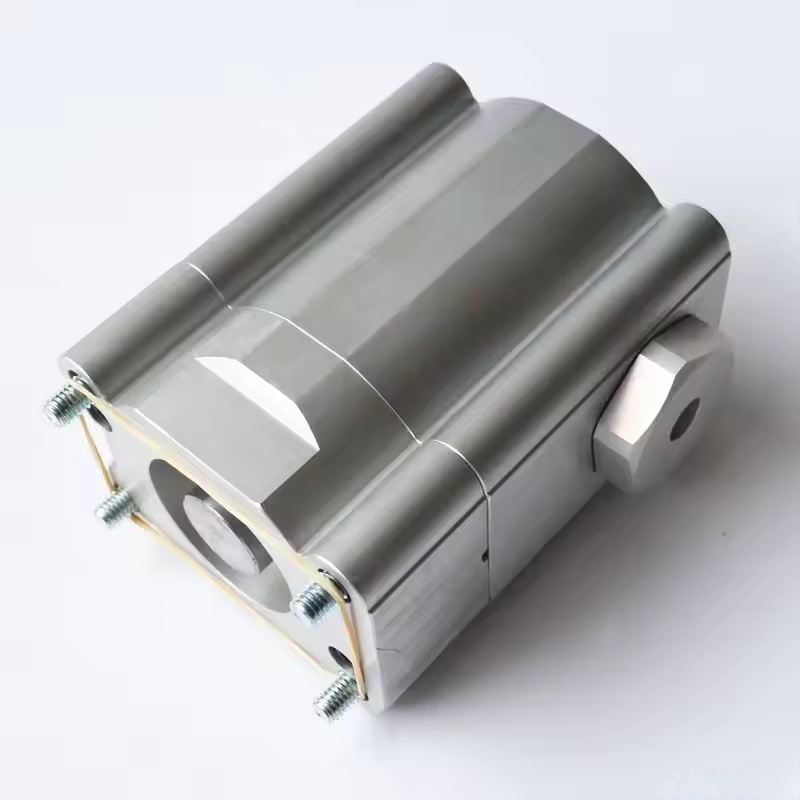

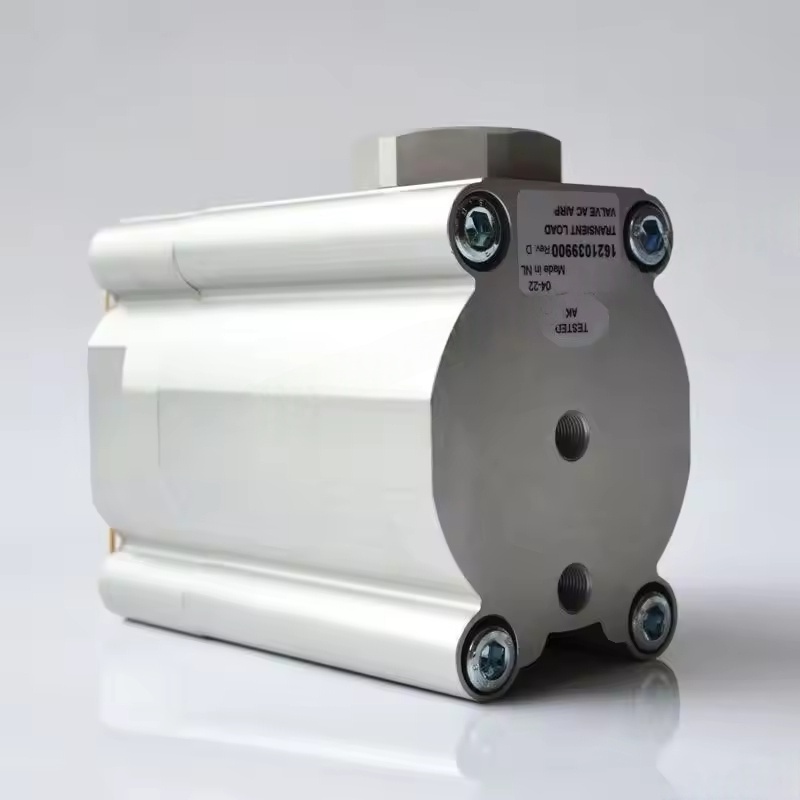

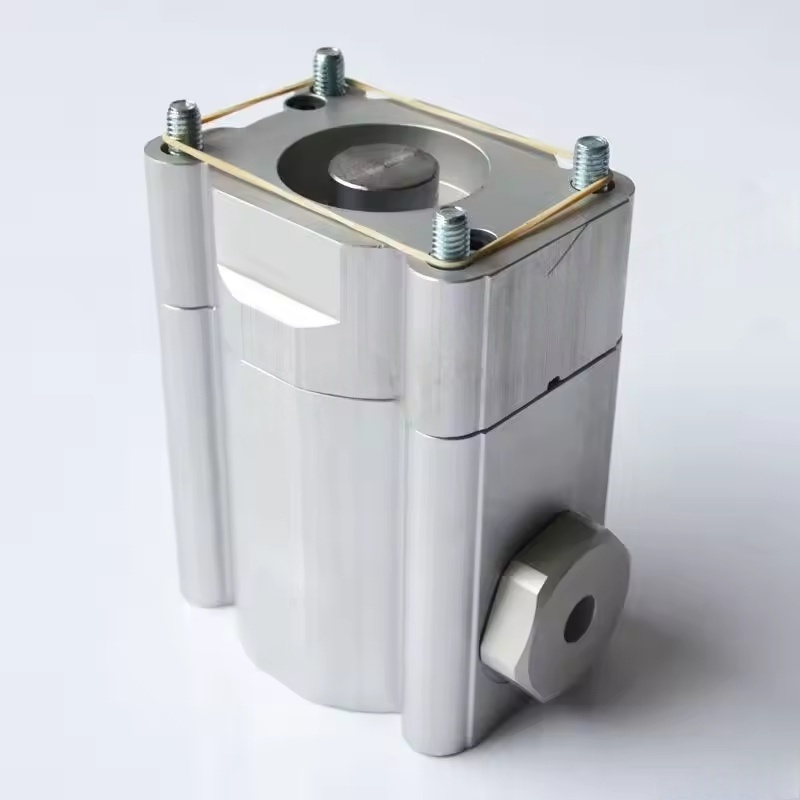

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Hovedfunksjonene til Atlas Copco Wux reguleringsventil

Trykkkontroll og stabilitet

Som en trykkfølsom ventil kan WUX-reguleringsventilen automatisk justere åpningsgraden i henhold til det angitte trykkområdet (for eksempel brukerens nødvendige trykk eller tilbakemeldingstrykket fra rørledningsnettverket):

Når systemtrykket er lavere enn den innstilte verdien, åpnes ventilen bredere, øker inntaksvolumet og gjør det mulig for kompressoren å fungere under belastning, og øker dermed eksosvolumet;

Når systemtrykket er høyere enn den innstilte verdien, lukkes eller lukkes ventilen, noe som reduserer inntaksvolumet, og får kompressoren til å komme inn i den lossede tilstanden og unngå overtrykk.

Dette opprettholder nedstrøms rørledningsnettverkstrykket innenfor et stabilt område, noe som sikrer normal drift av gassbruksutstyret.

Lastregulering og energisparing

Ved å kontrollere inntaksvolumet nøyaktig, gjør det at kompressoren kan operere i "delvis belastning" -modus (i stedet for hyppig start-stop), noe som er spesielt egnet for scenarier med betydelige svingninger i etterspørselen etter gass:

Reduser energiavfall under lossing (kompressoren roterer fortsatt, men energiforbruket reduseres betydelig under lossetilstanden);

Reduser mekanisk slitasje og forleng levetiden til hovedenheten og motoren.

Beskyttelsesfunksjoner

Noen WUX -reguleringsventiler integrerer sikkerhetsbeskyttelseslogikk. Når en kompressoranomali oppdages (for eksempel overoppheting eller overbelastning), kan den 联动 lukke inntakskanalen ， tvinge kompressoren til å losse eller slå av ， forhindrer utvidelse av feilen.

Struktur og arbeidsprinsipp

Kjernestruktur ： består vanligvis av ventillegemet ， ventilkjerne ， ​​fjær ， membran (eller stempel) ， trykkfølende hull ， og kontrollgrensesnitt. Noen modeller har en elektromagnetisk drivkomponent (for fjernkontroll).

Arbeidslogikk ：

Trykkfølende hull overvåker systemtrykket i sanntid og overfører signalet til mellomgulvet (eller stempelet) ；

Når trykket endres ， membranen blir utsatt for kraft og driver ventilkjernen til å bevege seg ， endre tverrsnittsarealet til inntakskanalen ；

Fjæren gir tilbakestillingskraften og danner en balanse med det sansede trykket ， oppnå stabil regulering av ventilåpningen.

Kompatible modeller og applikasjoner

Kompatible modeller ： Wux-reguleringsventilen brukes hovedsakelig med Atlas Copco små og mellomstore faste hastigheter skrue luftkompressorer (for eksempel noen modeller i GA-serien) ， spesielt for modeller uten frekvenskonverteringskontroll ， som kjernekomponenten for belastningsregulering.

Applikasjonsscenarier ： Mye brukt i industrielle felt med høye krav til trykkstabilitet (for eksempel mekanisk prosessering ， automatiserte produksjonslinjer ， emballasjeindustrier ， etc.) ， til nøyaktig å regulere og imøtekomme gassetterspørselen under forskjellige arbeidsforhold.
