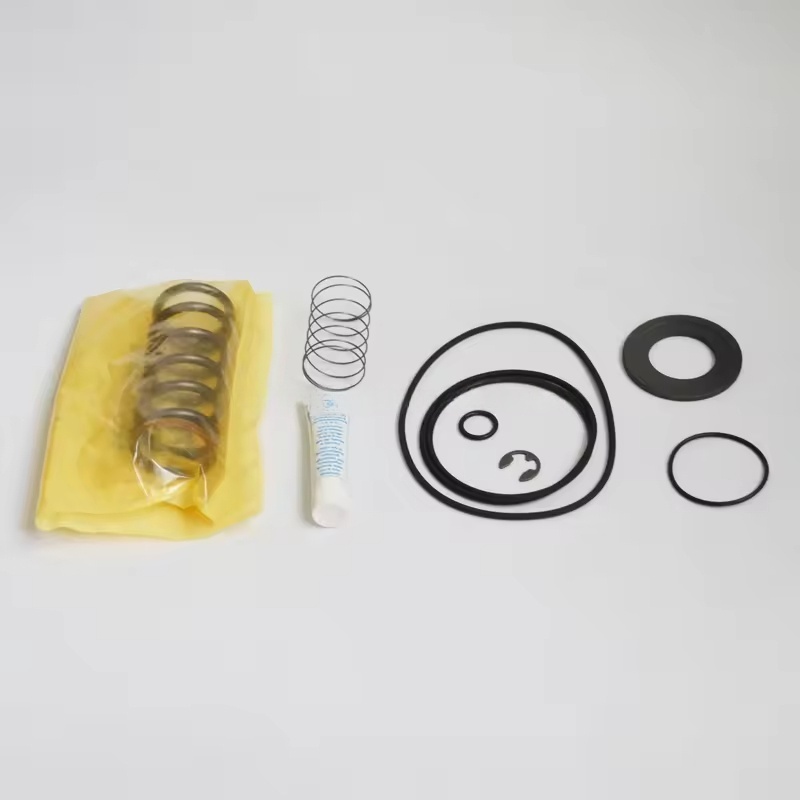

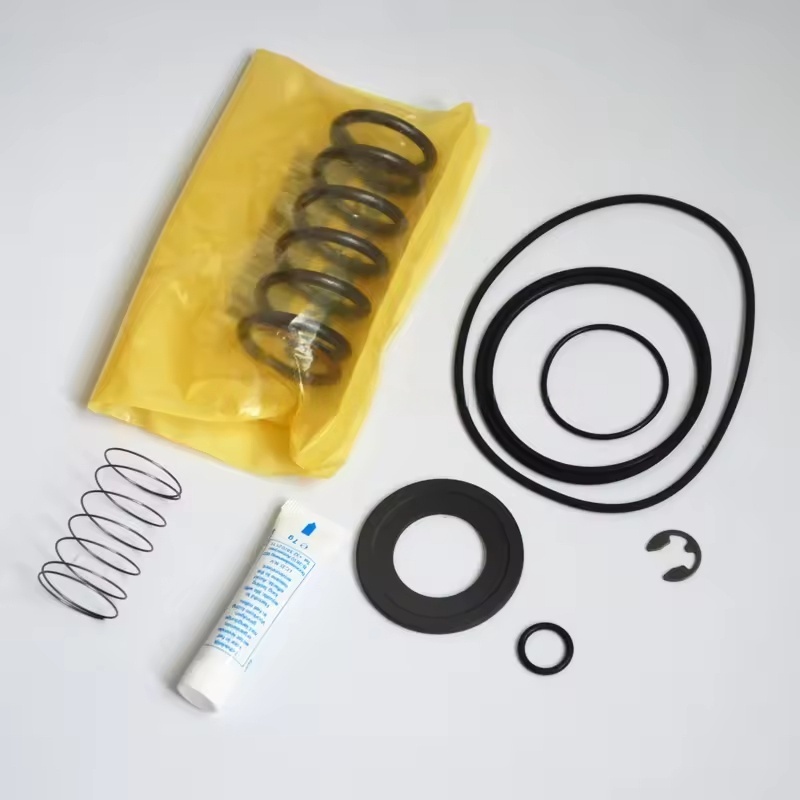

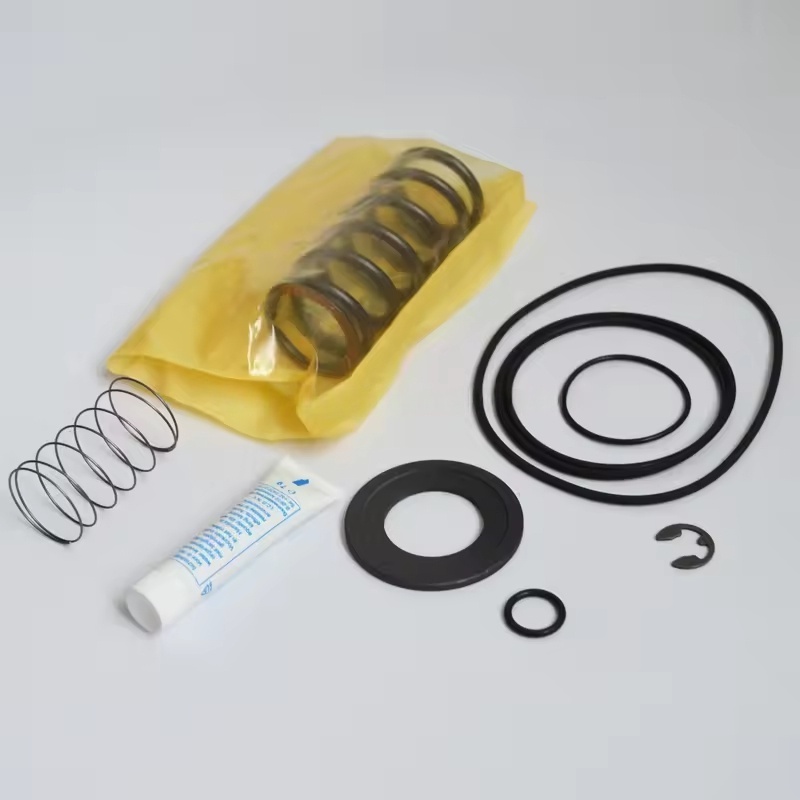

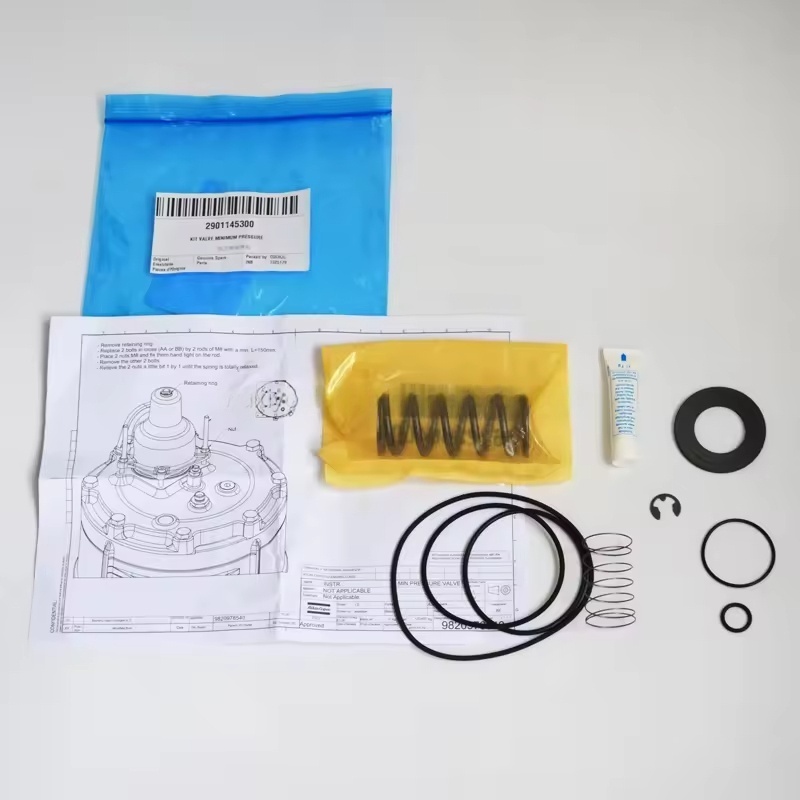

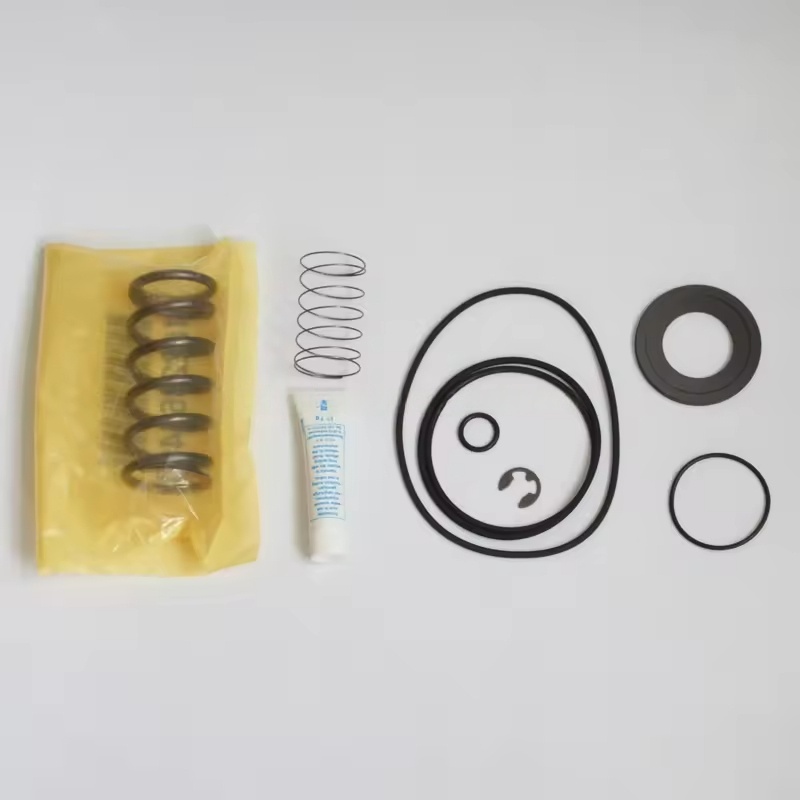

Det elektromagnetiske ventilvedlikeholdssettet for Atlas Copco EWD330 Elektronisk dreneringsventil består hovedsakelig av følgende komponenter:
Vanligvis er slike sett designet basert på de strukturelle egenskapene til den elektromagnetiske ventilen, og inkluderer følgende nøkkelkomponenter (underlagt den opprinnelige fabrikkkonfigurasjonen):
Tetningselementer: for eksempel O-ringer, tetningspakninger osv., Brukes til å gjenopprette tetningsytelsen mellom ventilkjernen og ventillegemet for å forhindre luftlekkasje eller vannlekkasje.
Ventilkjerne og fjær: Når kjernen i driftskomponentene i den elektromagnetiske ventilen, kan de ha på seg eller miste elastisiteten over tid. Settet inkluderer vanligvis erstatningsventilkjerner og fjærer.
Kablingsrelaterte tilbehør: Kan inneholde trådforseglingskomponenter eller tilkoblingsterminaler (avhengig av den spesifikke utformingen).
Festemidler: for eksempel spesielle skruer, klemmer osv. For å sikre stabil montering av alle komponenter etter vedlikehold.
Funksjon og formål
Den elektroniske dreneringsventilen EWD330 brukes til å automatisk slippe kondensatvann generert av utstyr som filtre og luftlagringstanker i det komprimerte luftsystemet. Den elektromagnetiske ventilen er nøkkelkomponenten som kontrollerer dreneringsaksjonen. Ved å erstatte aldring eller skadede komponenter med dette vedlikeholdssettet, kan følgende oppnås:
Gjenopprette følsomheten til den elektromagnetiske ventilen for å sikre at dreneringsventilen åpnes og lukkes nøyaktig i henhold til SET -programmet.
Løsning lekkasje, hyppig drenering eller ingen drenering forårsaket av tetningssvikt.
Å forlenge den totale levetiden for dreneringsventilen og redusere risikoen for forurensning av systemet forårsaket av dårlig drenering (for eksempel vann som kommer inn i nedstrøms utstyr og forårsaker skade).
