Basen på oljefilteret for Atlas Copco Air Compressors - 1. Struktur og funksjon

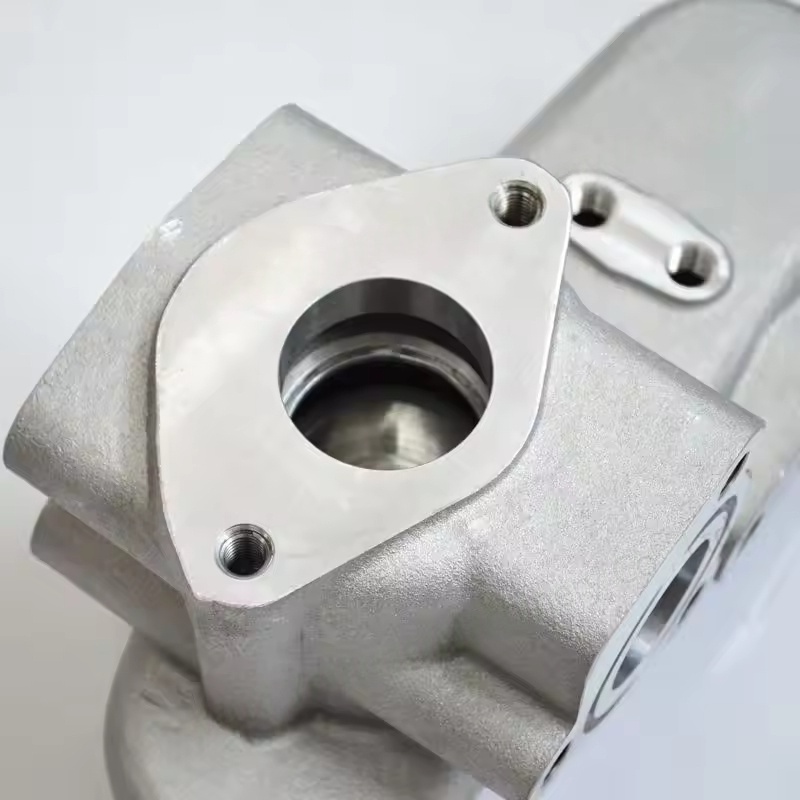

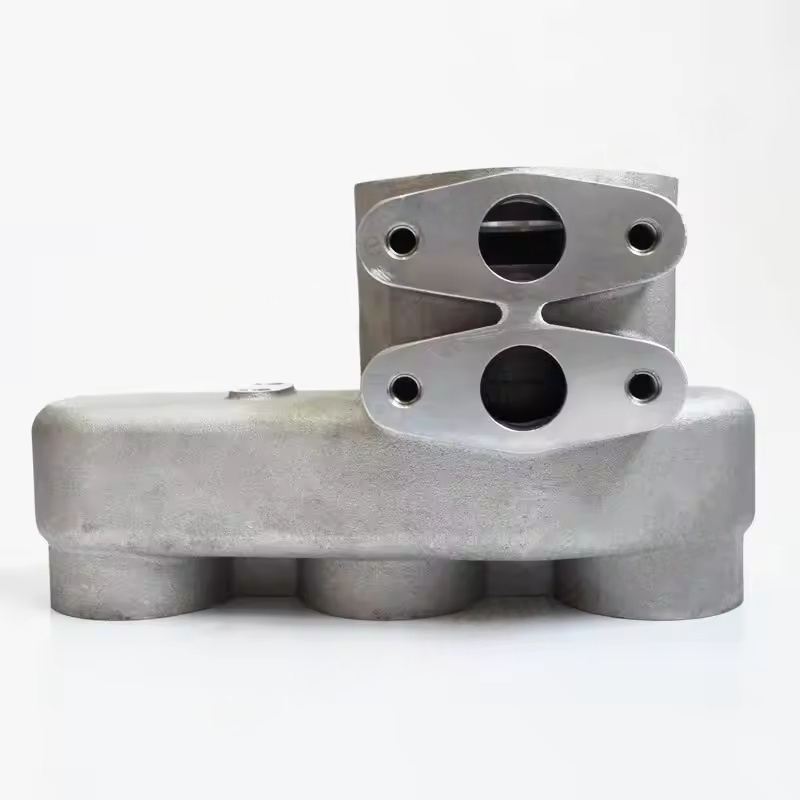

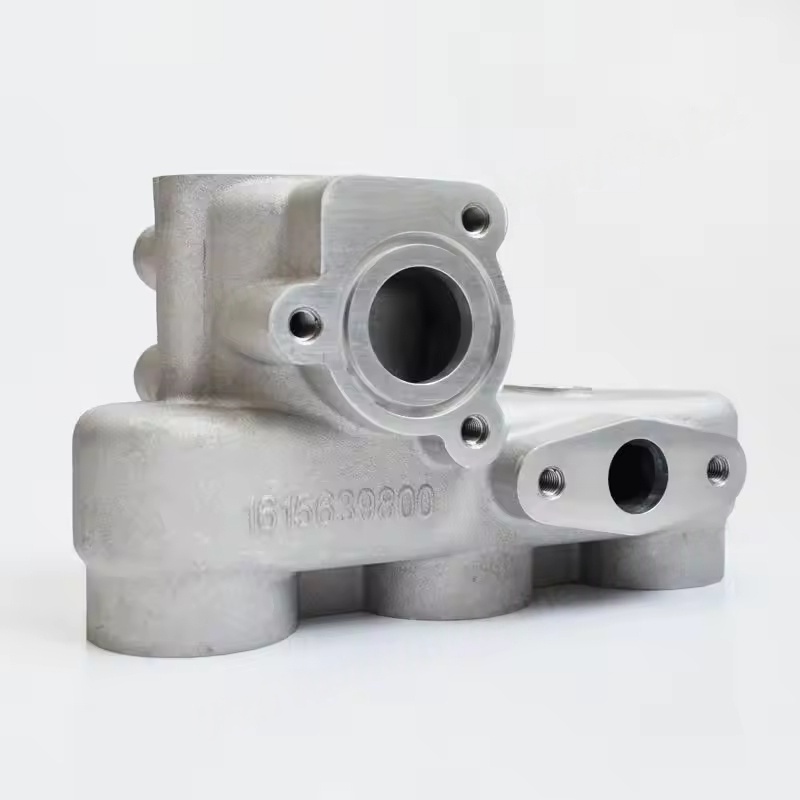

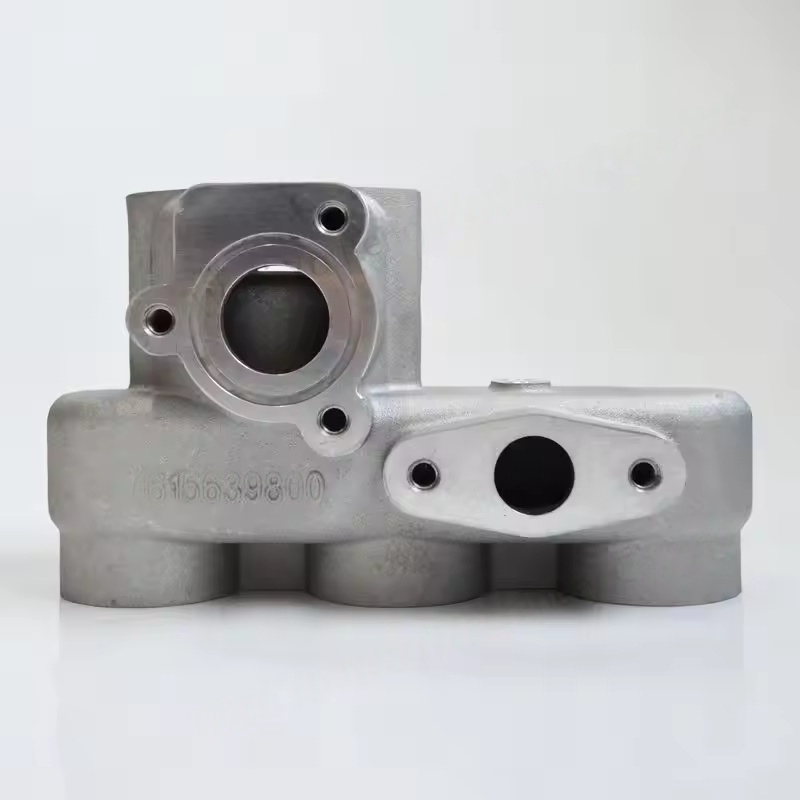

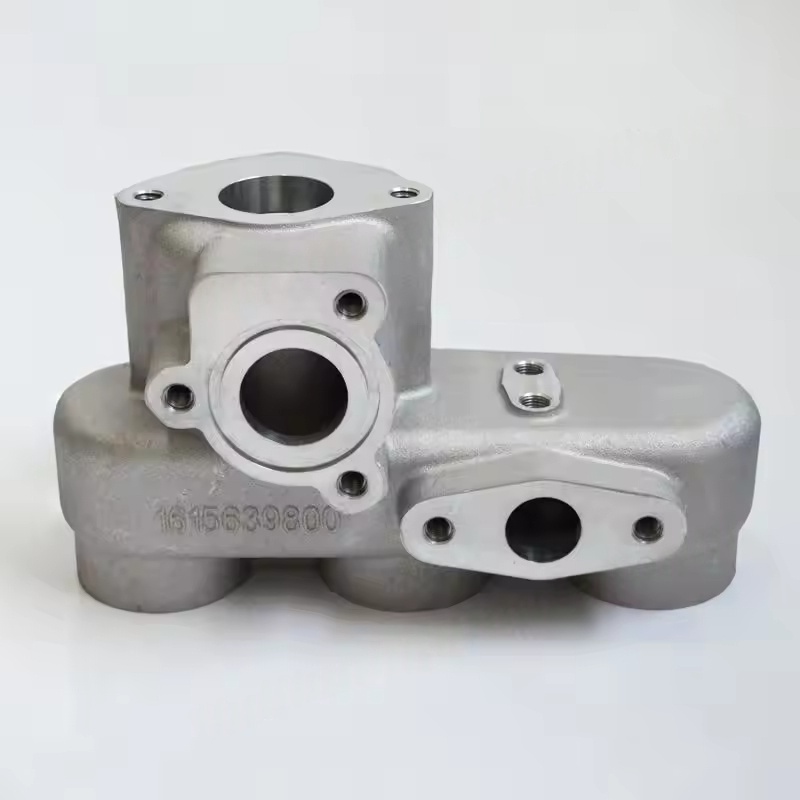

Kjernestruktur: Vanligvis en metallstøping (for det meste aluminiumslegering eller støpejern), som integrerer oljeinntaket, oljeutløp, installasjonsgrensesnitt og tetningsflate. Noen baser har også en bypass -ventil (når filterelementet er tilstoppet, åpnes bypass -ventilen for å sikre at smøreoljen sirkulerer rundt filterelementet og fortsetter å strømme, og forhindrer at hovedenheten blir skadet på grunn av mangel på olje). Hovedfunksjon:
Fest oljefilteret og sørg for at filterelementet er sikkert installert i vibrasjonsmiljøet til enheten for å forhindre løsring og oljelekkasje.
Veiled smøreoljen for å komme inn i filteret fra maskinens hovedolje (før filtrering), og send deretter den filtrerte ren oljen tilbake til hovedlagrene, rotorene, etc. av maskinen (etter filtrering), og danner en komplett smørkrets.
Gjennom tetningsdesignet (med O-ring eller tetningspakning), forhindrer smøreoljen å lekke under strømningsprosessen, og sikrer stabilt systemtrykk.
Ii. Adaptation and Characteristics
Tilpass for oljekretslayout og filterspesifikasjoner (diameter, grensesnitttråd) for forskjellige serier med luftkompressorer (for eksempel GA, ZR, ZT, etc.), og sikrer presis tilkobling med oljefilteret og hovedoljekretsen.
Materialet har visse oljemotstand og mekanisk styrke, i stand til å motstå langvarig bløtlegging av smøreolje og dreiemomentet under installasjonen, og tilpasse seg temperaturendringer under maskindrift (-10 til 120 ℃).
Iii. Common Problems and Maintenance
Lekkasjefeil: Slitasje av tetningsoverflaten mellom basen og filteret, aldring av O-ringen eller sprekker i selve basen, kan alle føre til oljelekkasje. Kontroller tilstanden til tetningsdelene og bytt ut basen om nødvendig.
Blokkering eller dårlig flyt: Hvis oljepassasjen inne i basen er tilstoppet på grunn av urenhetsavsetning eller støpingsdefekter (for eksempel urensede burr), vil det føre til utilstrekkelig smørende oljestrøm. Demonter og rengjør eller erstatt basen.
Installasjonsoppmerksomhet: Når du erstatter oljefilteret, rengjør tetningsoverflaten på basen, sjekk for riper eller deformasjon; Når du installerer det nye filteret, stram det i henhold til det spesifiserte dreiemomentet (vanligvis 20-30 n · m), unngå å stramme inn overstramming som skader grunntråden eller understramming som fører til lekkasje.
