Grunnleggende funksjoner og applikasjoner
Tetningsfunksjon: Dette settet inkluderer forskjellige tetningskomponenter, som brukes til statisk eller dynamisk tetning ved tilkoblingspunktene mellom instrumentblokken og rør, sensorer, trykkmålere, etc., for å forhindre lekkasje av trykkluft, smøreolje eller kontrollgass.
Kompatible komponenter: Den er hovedsakelig installert på instrumentkontrollmodulen (instrumentblokken) til luftkompressoren. Denne modulen integrerer vanligvis trykksensorgrensesnitt, trykkmåler grensesnitt, kontrollrørfuger osv., Og er en nøkkelnode for overvåkning av utstyr og kontrollsignaloverføring.

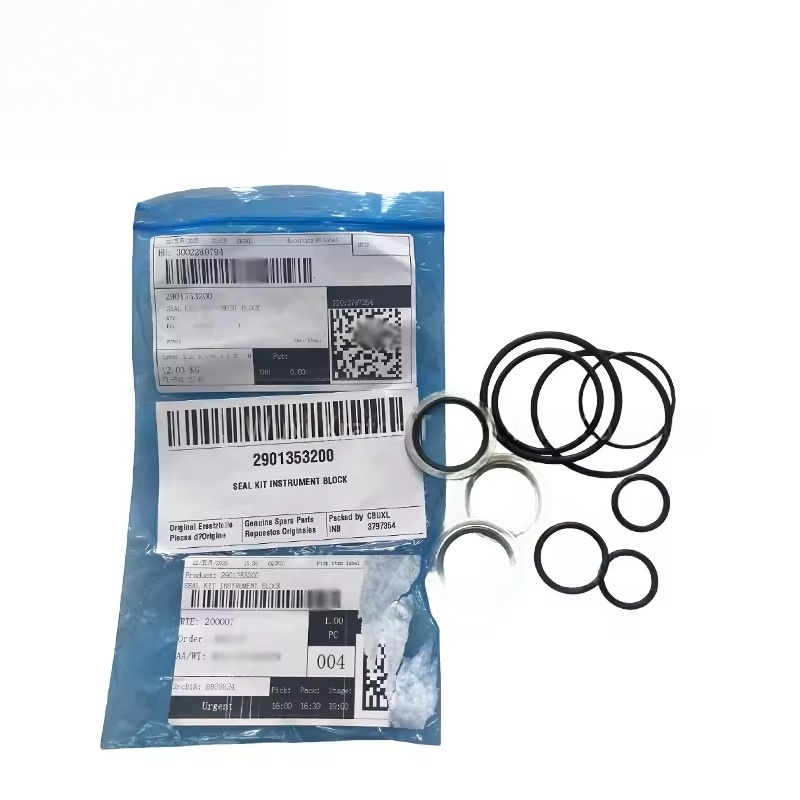

Gjeldende modeller: 2901353200 er den opprinnelige fabrikkdelen av Atlas Copco. Det finnes ofte i GA-serien skrue luftkompressorer (for eksempel noen mellomstore og store GA-modeller) og relatert trykkluftsystemutstyr. Den spesifikke kompatibiliteten må bekreftes basert på utstyrsmodell og produksjonsbatch.
Kit -komposisjon og materialer

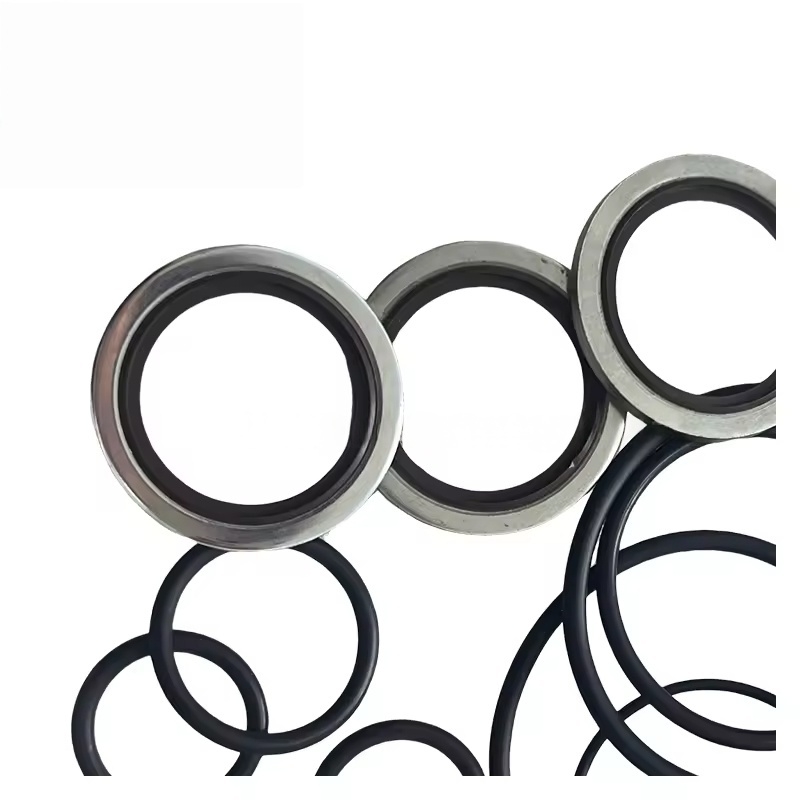

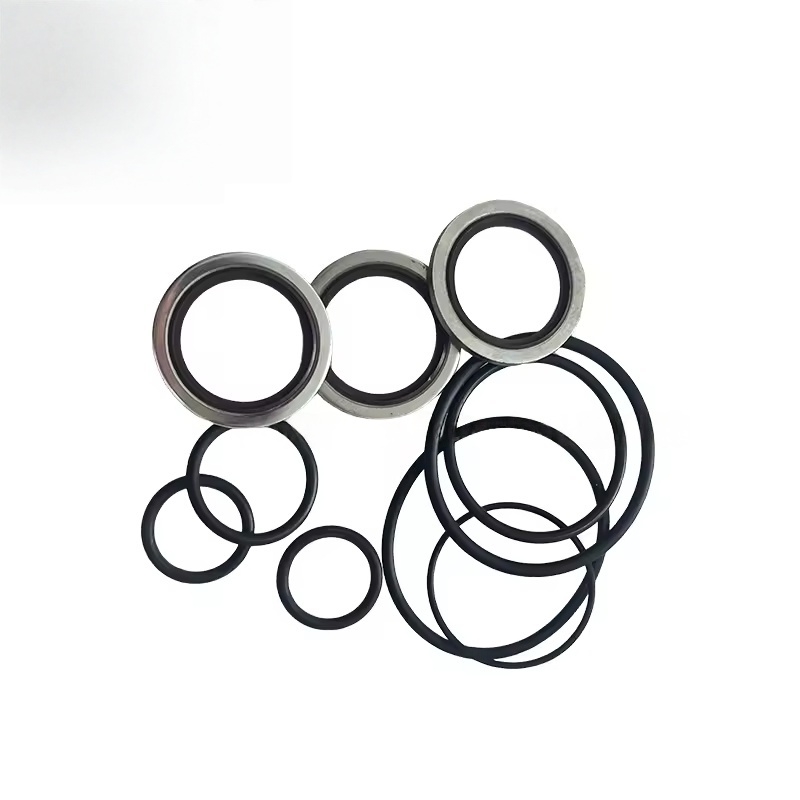

Hovedkomponenter: inkluderer vanligvis forskjellige spesifikasjoner for O-ringer, tetningspakninger, flate skiver, støvdeksler, etc. Den spesifikke mengden og størrelsen avhenger av den strukturelle utformingen av instrumentblokken.
Materielle egenskaper:
Tetningskomponentene bruker stort sett oljebestandig og temperaturresistent gummi (for eksempel nitrilgummi NBR eller fluorubber FKM), som er egnet for smøreolje, trykkluftsmedier og arbeidstemperaturer på 80-120 ℃.
Noen metallskiver er laget av messing eller rustfritt stål for å sikre høy styrke og korrosjonsmotstand.
Presisjonskrav: Tetningskomponentene har høy dimensjonal nøyaktighet, og parringsgapet med instrumentblokkgrensesnittet er strengt kontrollert for å sikre tetnings pålitelighet.
Erstatningstiming og vanlige problemer
Signalerstatning:
Lekkasje oppstår ved tilkoblingsdelen av instrumentblokken (for eksempel oljflekker eller luftmerker ved trykkgrensesnittet).
Unormal trykkdisplay (mulig på grunn av lekkasje, noe som resulterer i unøyaktige trykksignaler).
Under regelmessig vedlikehold eller utskifting av instrumentblokken, sensoren osv. Må tetningssettet byttes samtidig (tetningskomponentene er slitasje av deler og anbefales ikke for gjenbruk).
Effekt av feil:
Lekkasje vil forårsake tap av systemtrykk og øke energiforbruket.
Smørende oljelekkasje kan forurense miljøet eller forårsake en reduksjon i oljenivå, noe som påvirker utstyrs smøring.
Trykksignalforvrengning kan føre til at kontrollsystemet feildømmer og utløser unormal drift av enheten.
Erstatnings- og vedlikeholdsforholdsregler
Original Factory Spare Parts Garanti: 2901353200 er et originalt fabrikkspesifikt tetningssett. Det må brukes med Atlas Copcos originale produkter for å sikre at tetningskomponentenes størrelse, materiale og instrumentblokken er fullstendig matchet, og unngår sekundær lekkasje på grunn av kompatibilitetsproblemer.
Installasjonsspesifikasjoner:
Før erstatning, rengjør tetningsoverflaten på instrumentblokken grundig, fjern gjenværende oljeflekker, alderen tetningskomponenter fragmenter og urenheter.
Installer hver tetningskomponent i den tilsvarende rekkefølgen i henhold til demonteringssekvensen for å sikre ingen utelatelser eller forvrengninger (spesielt O-ringer må settes riktig inn i tetningssporet).
Unngå å bruke skarpe verktøy for å kontakte tetningskomponentene for å forhindre riper som kan føre til tetningssvikt.
Stram koblingsboltene i henhold til det spesifiserte dreiemomentet for å sikre jevn kontakt av tetningsflatene og unngå overstramming, noe som kan skade instrumentblokken eller tetningskomponentene.
